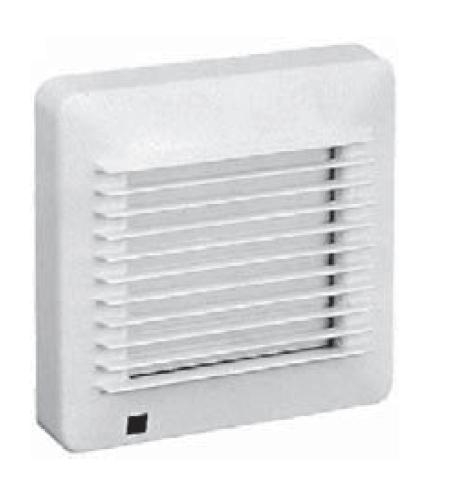

EDM 100 CTZ IP44 malý axiální ventilátor

Popis produktu:

Otáčky: 2450 [min-1]
Průtok: 95 [m3/h]
Výkon: 13 W
Napětí: 230 V
Max.teplota: 40 [°C]
Potrubí: 100 [mm]
Akust.tlak:40 [dB(A)]
Hmotnost: 0,48 [kg]

Skříň:
Skříň je z kvalitního nárazuvzdorného plastu, barva je bílá, je určena k montáži na stěnu.

Oběžné kolo:
Oběžné kolo je axiální z kvalitního nárazuvzdorného plastu. Má devět aerodynamicky a výkonově optimalizovaných lopatek a je na hřídeli zajištěno ocelovou pružinou proti sklouznutí.

Motor:
Motor je asynchronní s kotvou nakrátko a stíněným pólem, pro trvalý provoz. Maximální provozní teplota okolí je 40°C. Typy označené písmenem Z mají kuličková ložiska, tuková náplň je na dobu životnosti. Vinutí je chráněno proti kondenzátu přídavným krytem. Motor má ochranu proti přetížení a dvojitou izolaci. Krytí IP 44, provedení 12V má IP57.

Svorkovnice:
Svorkovnice je přístupná po sejmutí čelní mřížky ventilátoru. Připojení je kabelem pod omítkou nebo na omítce. Svorkovnice obsahuje odlehčovací sponu proti vytržení kabelu.

Regulace otáček:
Regulace otáček se provádí změnou napětí speciálními regulátory.

Hluk:
Hluk emitovaný ventilátorem je měřen ve vzdálenosti 1,5 m v ose ventilátoru na straně sání.

Montáž:
Horizontálně i vertikálně, s ohledem na životnost ložisek přednostně s osou motoru v horizontální poloze. Provedení „Z“ s kuličkovými ložisky bez omezení. Upevnění čtyřmi šrouby pod mřížkou ventilátoru. Šrouby a hmoždinky jsou v balení.

Pokyny:
Ventilátory jsou vhodné pro krátké vzduchovody s velmi nízkou tlakovou ztrátou nebo k odvětrání přes stěnu. Ventilátory lze použít pro větrání v bytové výstavbě, ve spojení s hygrostatem HYG 2 nebo s hygrostatem kombinovaným s termostatem pro odvětrání vlhkých prostor. Varianty R a T je možné spouštět tlačítkem.

Katalog k produktu:

Katalog strana 1-2
