Soumrakové čidlo DASY 10

Popis produktu:

Funkce:
Soumrakový spínač porovnává okolní intenzitu osvětlení s nastavenou intenzitou pro práh sepnutí. Pokud
intenzita okolního osvětlení se sníží pod nastavený práh sepnutí, sepne po uplynutí prodlevy vestavěné relé.
Pokud intenzita okolního osvětlení vzroste nad hodnotu prahu vypnutí, vestavěné relé opět po uplynutí
prodlevy vypne.
Zpoždění sepnutí a vypnutí je zabudováno proto, aby nedocházelo při krátkodobé změně světelných poměrů
(blesk, re? ektory projiždějícího automobilu apod.) k nežádoucí odezvě.
Montáž:
Instalaci pohybového čidla musí provést kvali? kovaný elektroinstalatér. Soumrakové čidlo je vhodné umístit
na vnější zeď, která není vystavena přímému slunečnímu svitu. Vhodná je pro tento účel severní a východní
strana.

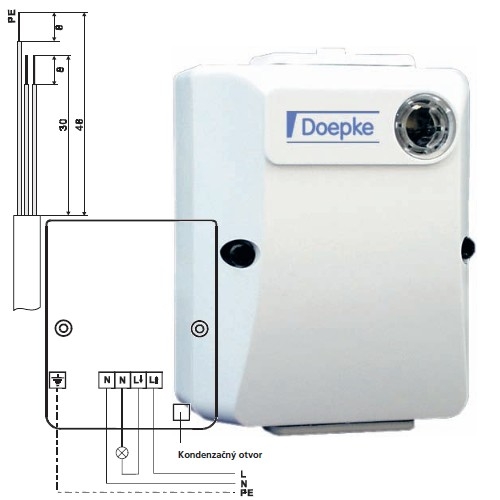

Aby byla zajištěna ochrana před vlhkostí, je třeba spínač nainstalovat tak, aby dioda a seřizovací potenciometr směřovaly dolů. Pokud pro přivedení kabelu použijete předlisovaný otvor ve dně přístroje, je třeba na
vhodném místě vytvořit také otvor pro odvod zkondenzované vody. Žíly přívodního kabelu musí být opatřeny
přiloženými silikonovými průchodkami. Přívodní kabel by měl být pokud možno přiveden spodní průchodkou. Pouze pokud lze vyloučit působení stříkající vody, je možno použít horní průchodku.
Spínané osvětlení nesmí přímo působit na soumrakový spínač, neboť by následkem zvýšené intenzity osvětlení po uplynutí zpožďovací prodlevy spínač opět vypnul.
Práh sepnutí:
Při uvádění soumrakového čidla do provozu otočte po přivedení napětí potenciometrem do levé krajní polohy. Přesné nastavení prahu sepnutí je třeba provádět při takové intenzitě okolního světla, při níž má přístroj
sepnout. Potenciometrem pomalu otáčejte doprava, dokud se nerozsvítí červená dioda LED. Tím je soumrakové čidlo nastaveno. Spínací relé sepne po uplynutí prodlevy.
Práh vypnutí:
Poměr mezi prahem sepnutí Ezap a vypnutí Evyp je dán spínací hysterezí. U spínačů DASY je tento poměr pevně nastaven z výroby na faktor 1,5. Nastavený práh sepnutí vynásobený hysterezním faktorem udává práh
vypnutí, tzn. hodnotu intenzity osvětlení, při níž soumrakové čidlo reaguje a po uplynutí prodlevy vypne.
