SVODIČE PŘEPĚTÍ - 3. STUPEŇ - TYP 3

Popis produktu:

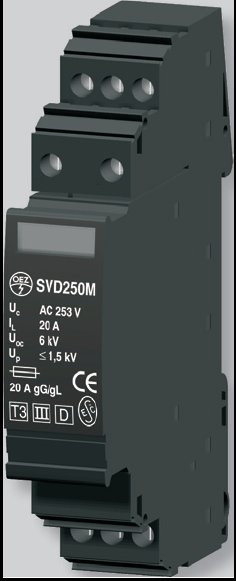

SVD250M-ZS
Instalace na DIN lištu do podružného rozváděče apod.
Hlavní prvek tvoří napěťově závislý nelineární odpor
- varistor - jehož odpor klesá s rostoucím napětím

Konstrukce: dvoudílná, sestávající se ze základny a
výměnného modulu. V případě poruchy postačí
vyměnit modul za nový (SVD250M) bez nutnosti
odpojovat napájení

Dálková a optická signalizace stavu odpojovacího
zařízení (po odpojení je svodič přepětí nefunkční a je
nutné vyměnit zásuvný modul)
Spolehlivé kódování proti chybnému zasunutí

SVD250-ZS
Instalace vestavbou do elektroinstalační krabice, kanálu
apod.
Hlavní prvek tvoří napěťově závislý nelineární odpor
- varistor - jehož odpor klesá s rostoucím napětím a
jiskřiště
Konstrukce: čtyřdílná, sestávající ze základny, výměnného
modulu, krytu a držáku krytu (dodává se jako
komplet pod označením SVD250-ZS). V případě poruchy
postačí vyměnit výměnný modul za nový

SVD250
Kontakt dálkové signalizace FM ve spolupráci se stykačem
je možné využít k odpojení chráněného vedení
po zapůsobení svodiče

Parametry a technické detaily produktu:

Nejvyšší trvalé provozní napětí AC 253 V a.c.
Jmenovitý zatěžovací proud / 40 °C 20 A
Jmenovitý výbojový proud (8/20) < 1,5 kA / < 3 kA
Max. výbojový proud (8/20) < 5 kA / < 10 kA
Napětí naprázdno 6 kV
Jmenovitý kmitočet 50 Hz
Napěťová ochranná hladina mezi L-PE, N-PE < 1,5 kV
Max. předřazený jistič 16 A / 20 A
Max. předřazená pojistka 16 A / 20 A
Klasifikace přepěťových ochran podle ČSN EN 61643-11 T3
Krytí IP20
Vodič tuhý max. 4 mm2
Teplota okolí min. -40 °C
Teplota okolí max. 85 °C
ČSN EN 61643-11
IEC 61643-1
VDE 0675-6

Katalog k produktu:

Katalog strana C9
