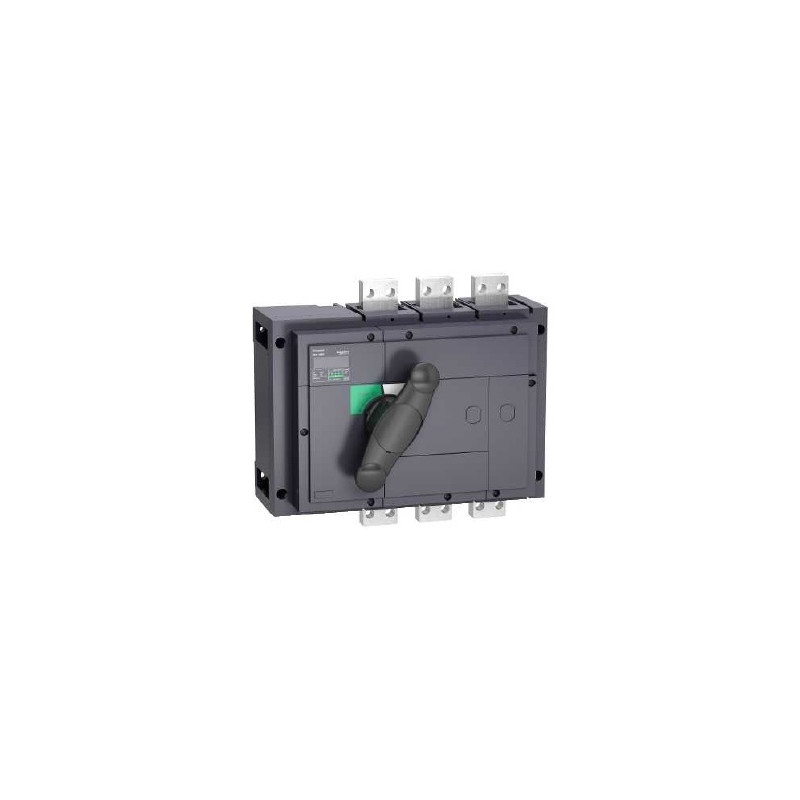

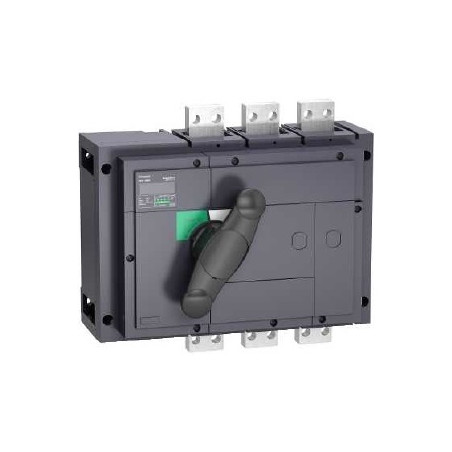

Odpínač Compact INS800 31330 - 800 A - 3P, Schneider Electric
Popis:
Označení výrobku: INS800
Popis pólů: 3P
Typ sítě: AC
DC
Frekvence sítě: 50/60 Hz
[Ie] jmenovitý pracovní proud: DC-23A : 800 A DC 125 V 2P v sérii
DC-22A : 800 A DC 125 V 2P v sérii
DC-21A : 800 A DC 125 V 2P v sérii
AC-23A : 800 A AC 50/60 Hz 660/690 V
AC-23A : 800 A AC 50/60 Hz 500/525 V
AC-23A : 800 A AC 50/60 Hz 480 V NEMA
AC-23A : 800 A AC 50/60 Hz 440/480 V
AC-23A : 800 A AC 50/60 Hz 380/415 V
AC-23A : 800 A AC 50/60 Hz 220/240 V
AC-22A : 800 A AC 50/60 Hz 660/690 V
AC-22A : 800 A AC 50/60 Hz 500/525 V
AC-22A : 800 A AC 50/60 Hz 480 V NEMA
AC-22A : 800 A AC 50/60 Hz 440/480 V
AC-22A : 800 A AC 50/60 Hz 380/415 V
AC-22A : 800 A AC 50/60 Hz 220/240 V
AC-21A : 800 A AC 50/60 Hz 660/690 V
AC-21A : 800 A AC 50/60 Hz 500/525 V
AC-21A : 800 A AC 50/60 Hz 480 V NEMA
AC-21A : 800 A AC 50/60 Hz 440/480 V
AC-21A : 800 A AC 50/60 Hz 380/415 V
AC-21A : 800 A AC 50/60 Hz 220/240 V
[Ui] jmenovité izolační napětí: 1000 V AC 50/60 Hz
[Uimp] jmenovité impulzní výdržné napětí: 12 kV
[Ith] jmenovitý tepelný proud: 800 A ( 60 °C )
[Icm] jmenovitá zkratová zapínací schopnost: 75 kA 690 V AC 50/60 Hz samotný odpínač
330 kA 690 V AC 50/60 Hz s předřazeným ochranným jističem
[Ue] jmenovité pracovní napětí: 690 V AC 50/60 Hz
125 V DC
Vhodné pro bezpečné odpojení: ANO
Signalizace polohy kontaktu: Ano
Viditelné odpojení: Ne
Stupeň znečištění: 3
