Kabel Multi-Standard SC 2.1 10 černá, Lapp Kabel
Popis:
Použitelný na nejdůležitějších globálních trzích
Snížené náklady na technickou dokumentaci
Snadnější skladování, zvýšení hospodárnosti výroby?
Funguje s „koncovými dutinkami žil XL, izolovanými“
Varianty shodné s typovým standardem H07V-K (ne 0,5 mm2, 0,75 mm2 nebo 1 mm2 dle HD 21.3/VDE 0281-3; ne16 mm2 dle interní technické specifikace Lapp; žádné dvoubarevné izolace žil s výjimkou zeleno-žluté dle HD 21.1/VDE 0281-1) certifikovány zkušební a certifikační značkou '' pro pro rychlejší akceptaci při finálním použití vodiče v rámci evropské působnosti CENELEC; samostatné testovací značky: od UL pro typové certifikace dle standardů UL AWM (dle UL 758) a (UL)MTW (dle UL 1063) a od CSA pro typovou certifikaci dle standardu CSA TEW (dle C22.2 č. 127)
Oblasti použití:
Factory wiring
Kabeláž na místě použití
Vnitřní zapojení v přístrojích
Zapojení v rozvaděčích
Technická data:
Průřez vodiče mm2: 10
Vnější průměr mm: 6.8
Schválení: H07V-K: HD 21/VDE 0281
UL AWM (dle UL 758) Style 1015 (File No. UL AWM U.I. Lapp
GmbH: E63634)
(UL) MTW (dle UL 1063) (File No. (UL) MTW U.I. Lapp GmbH:
E198296)
CSA TEW (dle C22.2 č. 127)
Měrný vnitřní odpor izolace: > 10 GOhm x cm
Konstrukce vodiče: Lanko z jemných drátů dle VDE 0295 třída 5/
IEC 60228 třída 5
Minimální poloměr ohybu: OD ? 8 mm: 4x OD*/2x OD**
8 < OD ? 12 mm: 5x OD*/3x OD**
OD > 12 mm: 6x OD*/4x OD**
Jmenovité napětí: HAR / IEC: U0/U: 450/750 V
UL (AWM): U: 600 V
UL (MTW): U: 600 V
CSA (TEW): U: 600 V
Zkušební napětí: 2500 V
Teplotní rozsah: Pevné uložení:
HAR/IEC: -40 °C až +70 °C
UL (AWM): -40 °C až +105 °C
UL (MTW): -40 °C až +90 °C
CSA (TEW): -40 °C až +105 °C

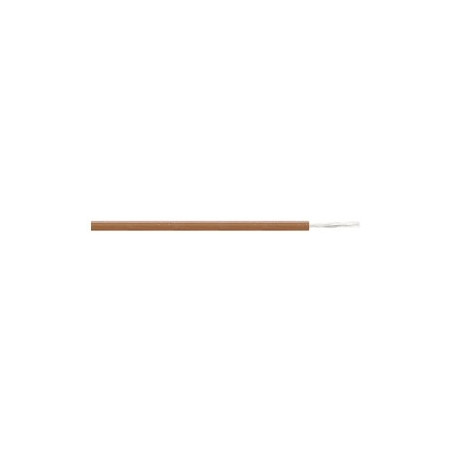

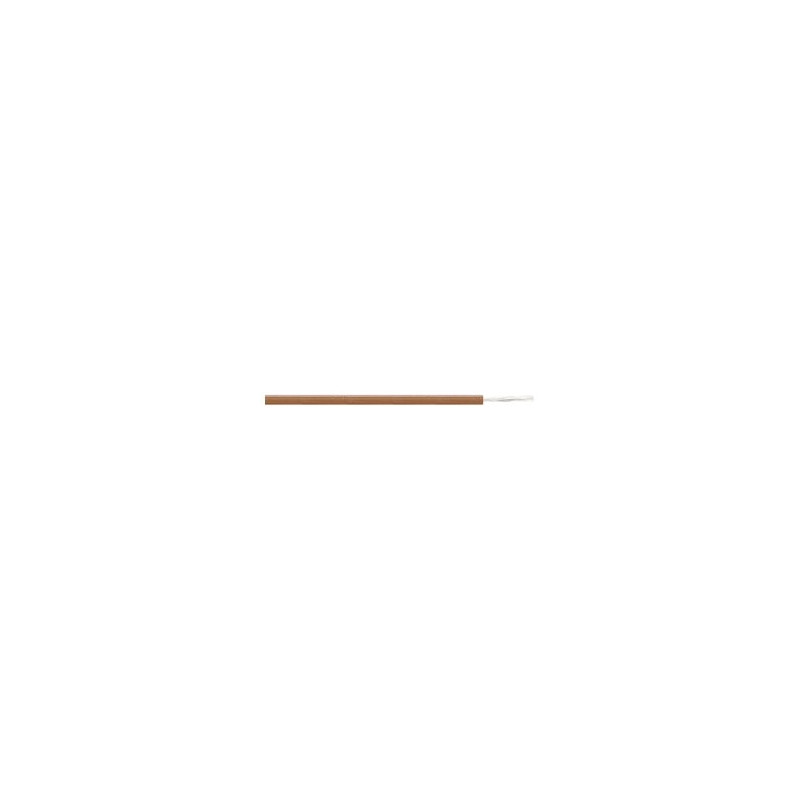

(barva neodpovídá obrázku)
