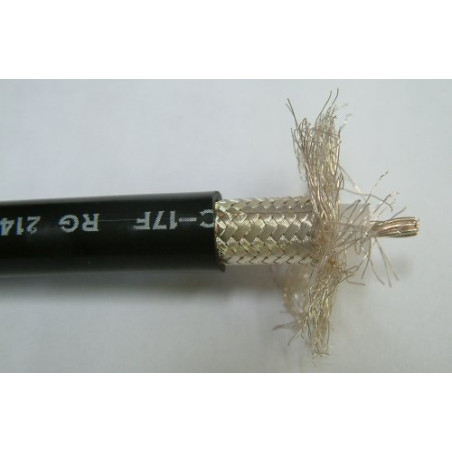

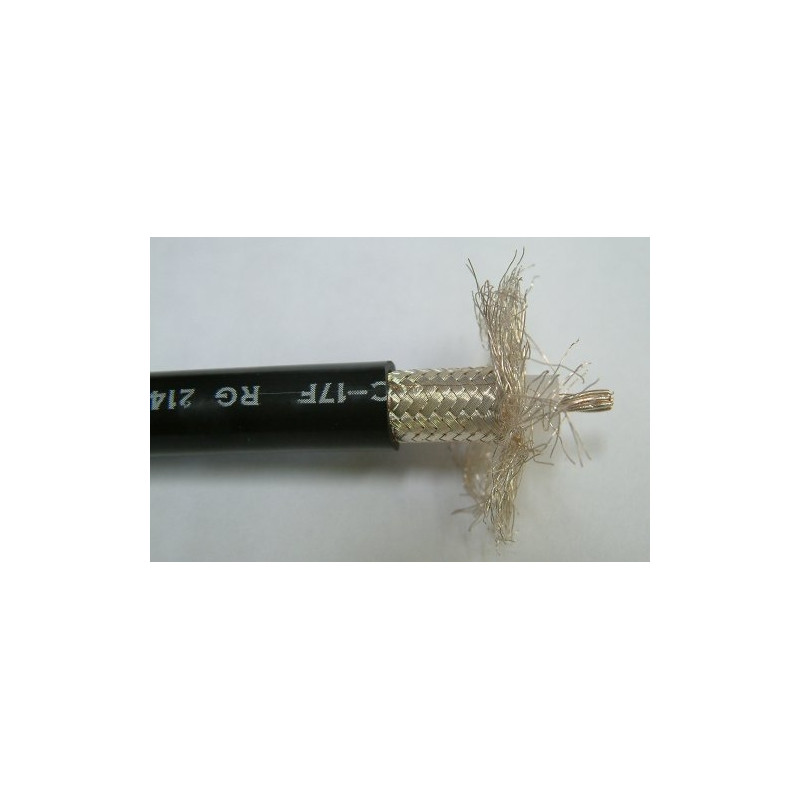

Koaxiální kabel RG, RG-214 DE koaxiál 50Ô, Helukabel
Popis:
Průměr vnitřního vodiče mm - 7 x 0,75 Cu, postříbřený
O izolace mm - 7,24 PE
Vnější vodič - 2 opletení, 2x Cu postříbřená, -
Vnější plášť - PVC
Malý poloměr ohybu cca mm - 50
Provozní teplota °C - -35 až +80
Hmotnost mědi kg/km - 119,0
Vnější O cca mm - 10,8
Hmotnost cca kg / km - 198
Elektrické vlastnosti
Vlnová impedance (Ohm) 50 ± 2
Rozsah frekvence
f (max.) GHz 11
Faktor zkrácení v/c 0,66
Útlum při 20°C
(dB/100m)
100 MHz 7
200 MHz 10,2
500 MHz 17
800 MHz 23
Kapacita pF/m 101
Rel. rychlost šíření % - 67
Izolační odpor MOhm x km min. 105
Odpor smyčky max. (Ohm/km) 10
Provozní špičkové napětí kVs 5,2
Dielektrická pevnost 50 Hz kVeff 10
