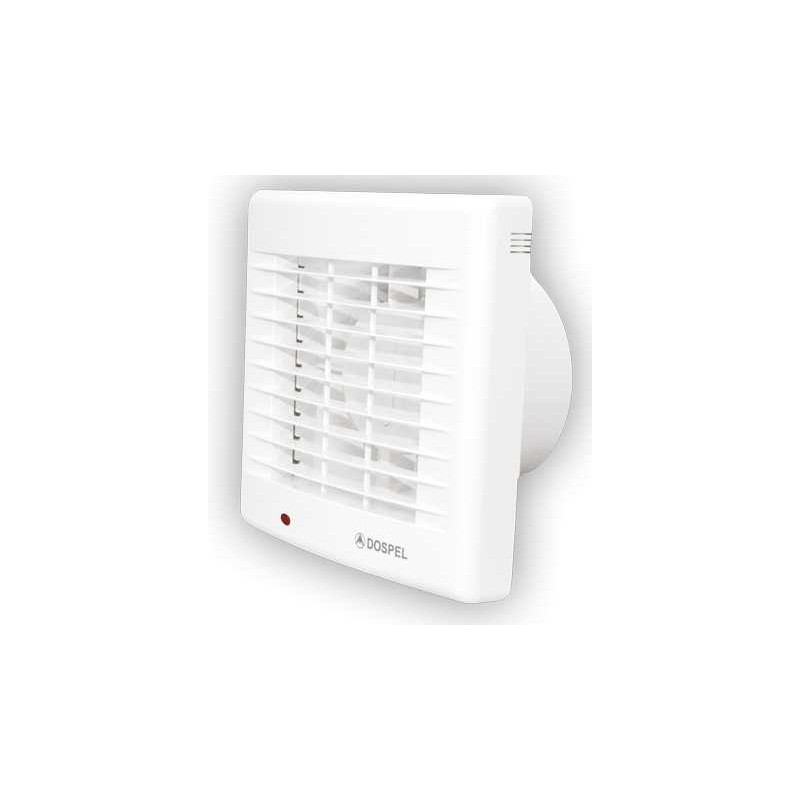

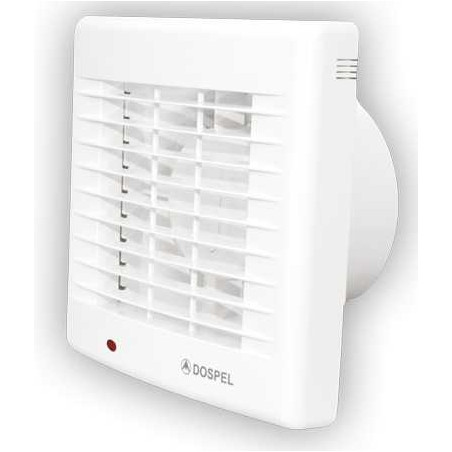

POLO 6 AZ s automatickou žaluzií a časovým spínačem
Domovní nástěnný axiální ventilátor kompaktních rozměrů, vyrobený z bílé hmoty ABS, která je antistatická a lehce čistitelná.
Krytí výrobku IPX4, v provedení s hygrostatem IPX2. Dodávaný v průměrech 150 (149) mm.
Ventilátor je ideální pro krátké vzduchové rozvody nebo pro ventilaci přes stěnu nebo do stropu. Použití pro větrání koupelen, kuchyní, toalet nebo sklepů atd.
Ventilátor lze montovat jak na stěnu tak na strop.
Nastavitelný časový spínač používaný do výrobku POLO umožňuje plynulé nastavení doběhu od 30 sekund do 25 minut pomocí otáčení trimru na desce plošných spojů. Zároveň tato verze umožňuje zvolit režim sepnutí a to přesunutím klemy na desce plošných spojů a zvolit jednu ze tří variant :
Mod A – Ventilátor se sepne v momentě zapnutí vypínače (přivedení napětí na svorku T). Po vypnutí vypínače (na svorce T není žádné napětí), ventilátor ještě pracuje po nastavený čas doběhu.
Mod B – Ventilátor sepne teprve po vypnutí vypínače (na svorce T není žádné napětí) a pracuje po nastavený čas.
Mod C – Ventilátor startuje se zpožděním cca 1 minuty (přivedení napětí na svorku T) a po vypnutí vypínače (na svorce T není žádné napětí) ventilátor ještě pracuje po nastavený čas doběhu. V tomto nastavení, jestli dojde k vypnutí napájecího napětí na svorku T dříve než za 1 minutu, ventilátor nezačne pracovat.
Výběr modu A, B nebo C se provádí za pomocí svorky, která se nachází na desce plošných spojů. Přemístěním svorky označené číslicemi 1, 2 a 3 nebo jejím sejmutím, zajistíte změnu sepnutí časového spínače.
Svorka spojuje kontakty 1 a 2 - mod A. (výrobní nastavení )
Svorka spojuje kontakty 2 a 3 – mod B.
Sejmutí svorky – mod C.
