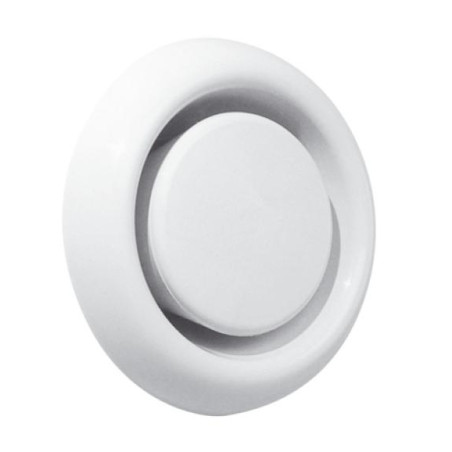

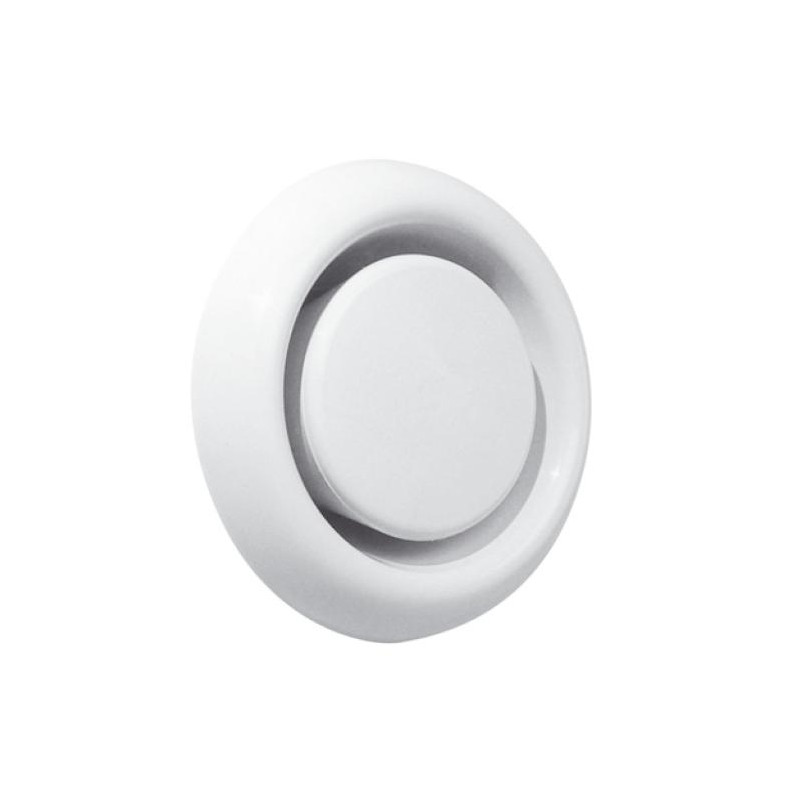

VEF 100 plastový talířový ventil odvodní
Plastové talířové ventily pro odvod vzduchu mají snadno nastavitelný středový element pro regulaci průtoku. Talířový ventil je opatřen těsnící páskou pro utěsnění v montážním kroužku. Plastové ventily je možné čistit slabými roztoky neagresivních saponátů. Ventily VEF jsou vyrobeny z polypropylenu, barva bílá. Odolávají některým zředěným chemikáliím. Velmi výhodný aero dynamický tvar snižuje hluk ventilu a významně snižuje riziko přeslechového hluku. Montážní rámečky jsou z pozinkovaného plechu.
• pro odvod vzduchu vhodný do domácností, kanceláří ap.
• dobré nastavovací parametry
• nízká hladina hluku
• rychlá a snadná instalace
• snadné měření průtoku vzduchu
• nízká tlaková ztráta
• teplota okolí do 100 °C
• odolnost proti některým chemikáliím
Instalace:
Ventily se zasunují pomocí plochých pružin do zděře VLZ, která umožňuje upevnění ventilu do stropní konstrukce nebo do zdi. Z jedné strany zděře se zasouvá talířový ventil, z druhé strany se nasadí ohebná flexohadice a spoj se upevní pomocí ocelové nebo nylonové upínací pásky. Zděř lze upevnit i do kruhového potrubí.
Měření a regulace:
Regulace průtoku vzduchu se provádí otáčením středového disku, kterým se mění otevření ventilu „a“ (mm). Měření průtoku vzduchu se provádí jako měřění diference tlaků za použití měřící trubice. Bližší informace viz diagramy. Závislost průtoku a tlakové ztráty na otevření ventilu „a“ je vyjádřena vztahem:
q = k ??pm (l/s),(Pa)
