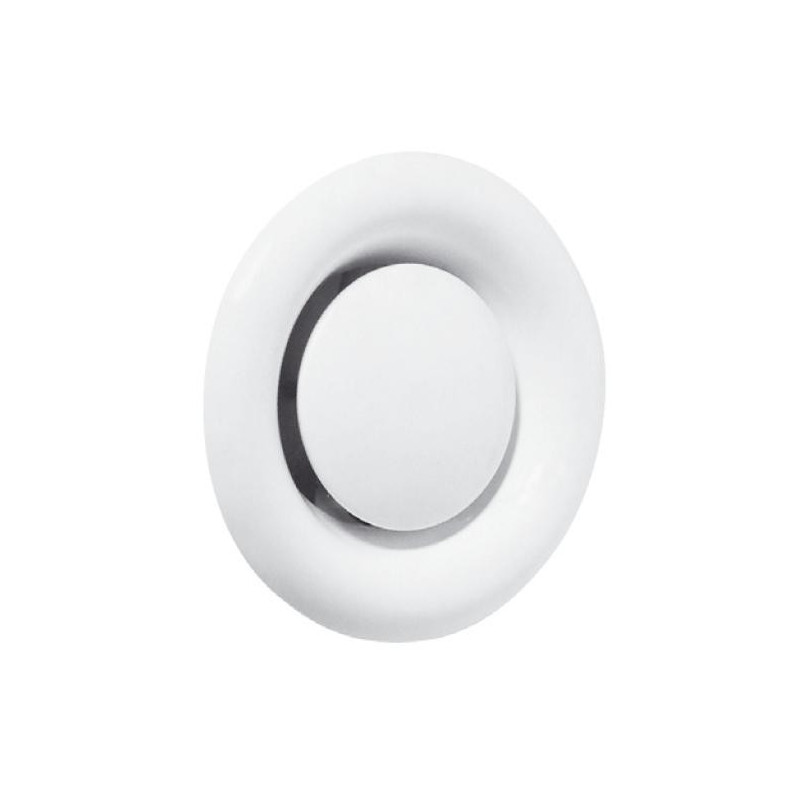

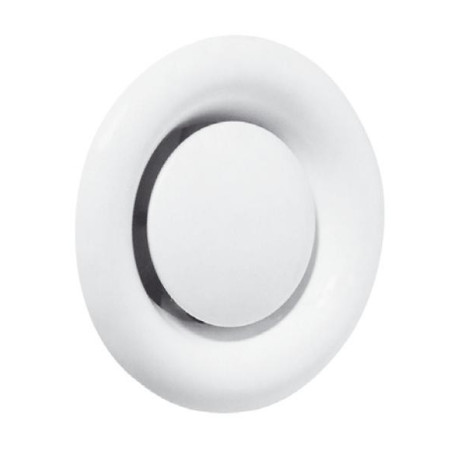

Talířový ventil odvodní KO 125, Soler&Palau
Popis:
O A: 95
O B: 137
L: 55
Ventil má těsnění z pěnové hmoty. Nastavení průtoku se provádí otáčením regulačního kuželu
do požadované polohy a zajištěním v poloze kontramatkou. Montážní kroužek KKR je vyroben
z nerezové oceli a je součástí dodávky talířového ventilu.
• pro odvod vzduchu
• vhodný do domácností, kanceláří apod.
• upevnění na strop
• dobré nastavovací parametry
• nízká hladina hluku
• rychlá a snadná instalace
• snadné měření průtoku vzduchu
Instalace:
Montážní kroužek KKR se připevňuje k potrubí pomocí šroubu nebo nýtu.
Zajištění ventilu se provede „zašroubováním“ do závitu v montážním kroužku.
Měření a regulace:
Regulace průtoku vzduchu se provádí otáčením středového disku, kterým se změní
nastavovací rozměr s (mm). Měření průtoku vzduchu se provádí jako měření diference tlaku
za použití měřící trubice.
