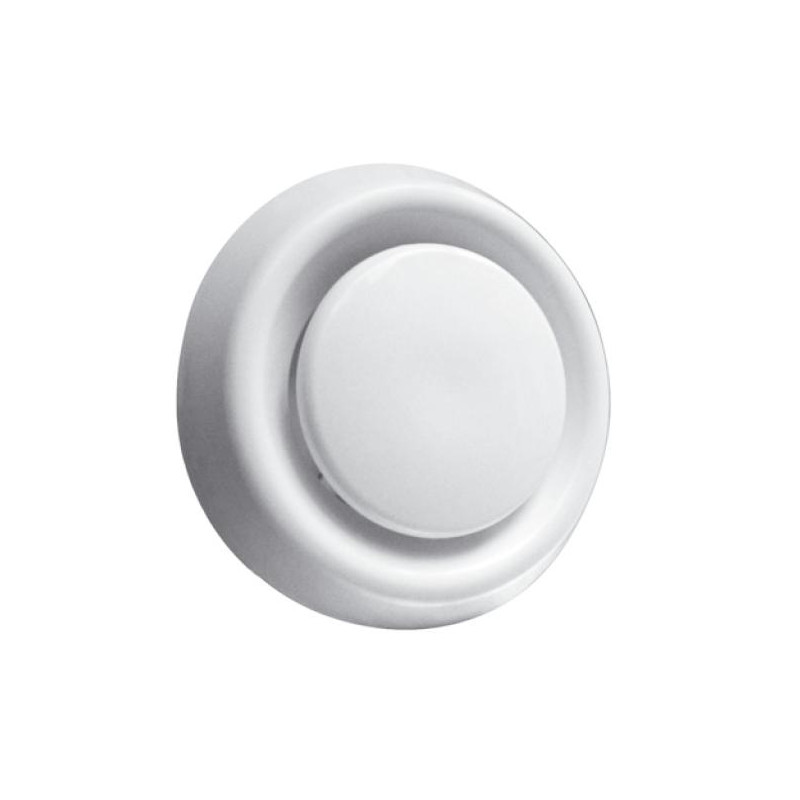

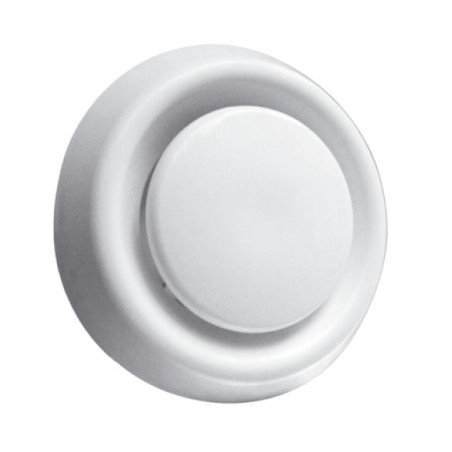

IT 100 plastový talířový ventil univerzální
- ventil s montážním kroužkem
Univerzální plastové talířové ventily pro přívod a odvod vzduchu mají snadno nastavitelný středový element pro regulaci průtoku a v přívodním režimu i tvaru proudu vzduchu. Talířový ventil je opatřen těsnící páskou pro utěsnění v montážním kroužku. Plastové ventily je možné čistit slabými roztoky neagresivních saponátů. Ventily IT jsou vyrobeny z polypropylenu, barva bílá v odstínu RAL 9010.
• pro přívod a odvod vzduchu vhodný do domácností, kanceláří ap.
• dobré nastavovací parametry
• nízká hladina hluku
• rychlá a snadná instalace
• snadné měření průtoku vzduchu
• příslušenství ventilu – montážní kroužek
Instalace:
Ventily se zasunují pomocí plochých pružin do montážního kroužku, který umožňuje upevnění ventilu do stropní konstrukce nebo do zdi. Z jedné strany kroužku se zasouvá talířový ventil, z druhé strany se nasadí ohebná flexohadice a spoj se upevní pomocí ocelové nebo nylonové upínací pásky. U velikosti ventilu 100 a 125 je pro montáž do desek 12 až 25 mm možné použít zděř IT-RH.
Měření a regulace:
Regulace průtoku vzduchu se provádí otáčením středového disku, kterým se mění otevření ventilu. Měření průtoku vzduchu se provádí standardními metodami. Bližší informace viz diagramy.
Katalog strana 1
