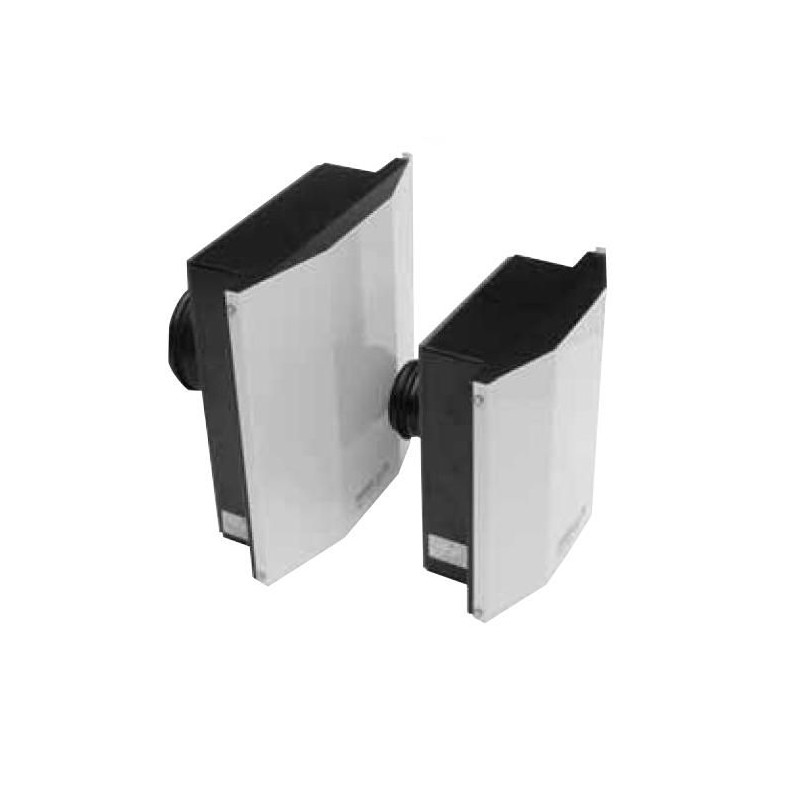

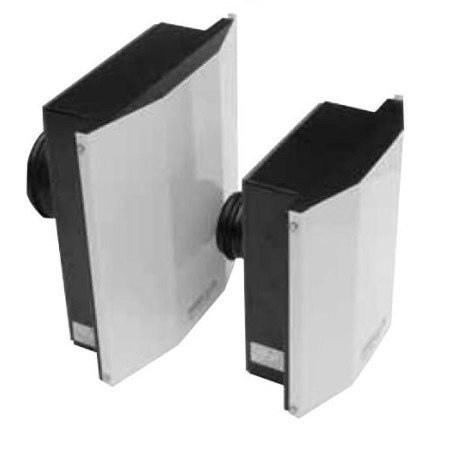

SWF-200 radiální nástěnný ventilátor
Otáčky: 2700 min-1
Průtok: 770 m3/h
Výkon: 125 W
Napětí: 230 V
Proud: 0,58 A
Akust. tlak: 56 sB(A)
Skříň:
je pozinkované ocelového plechu opatřeného polyesterovým nátěrem proti korozi. Ve výtlaku ventilátoru je zpětná klapka. Čelní deska výtlaku je demontovatelná a umožňuje snadný přístup k motoru pro revizi a čištění.
Oběžné kolo:
je radiální s dozadu zahnutými lopatkami.
Motor:
je jednofázový asynchronní, vybavený termopojistkou proti přehřátí. S kuličkovými ložisky, krytí IP44, třída izolace F.
Svorkovnice:
je umístěna pod čelní deskou.
Regulace otáček:
se provádí změnou napětí.
Hluk:
Akustický tlak a akustický výkon jsou
uvedeny v tabulkách, akustický tlak je měřen ve vzdálenosti 3m na výtlaku ventilátoru.
Varianty:
• SWF-yyy – standardní provedení - yyy je velikost odvodního hrdla
• SWF-yyy X – provedení se zvýšeným výkonem - yyy je velikost odvodního hrdla
Montáž:
v každé poloze ventilátoru. Ventilátor je určen zejména pro venkovní montáž. Montuje se na fasádu objektu, nasává kruhovým sacím hrdlem, kterým se připojuje na vzduchotechnické potrubí. Výtlak je směrem dolů pod čelní deskou.
