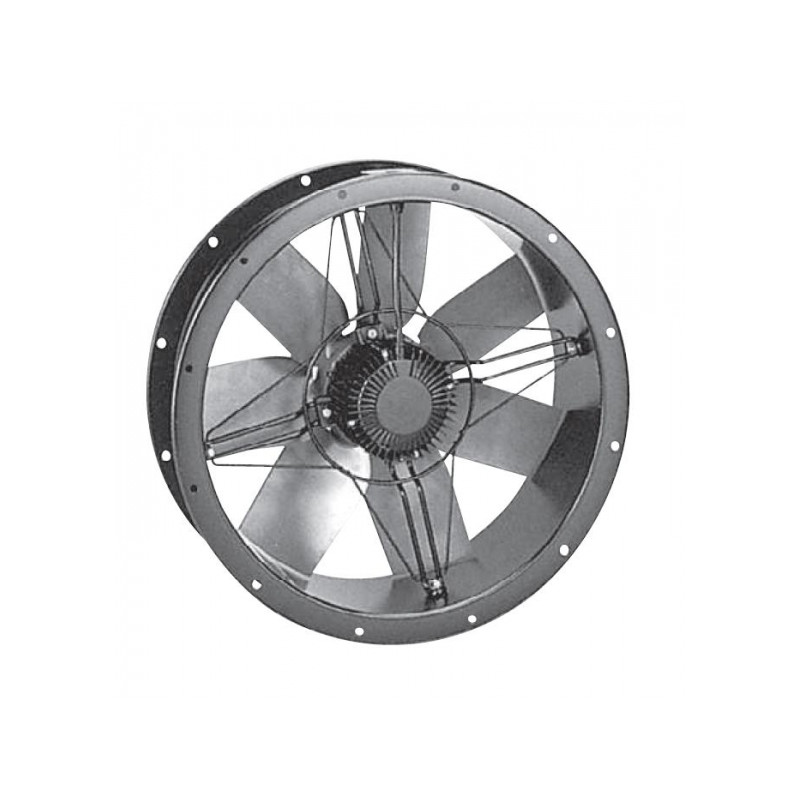

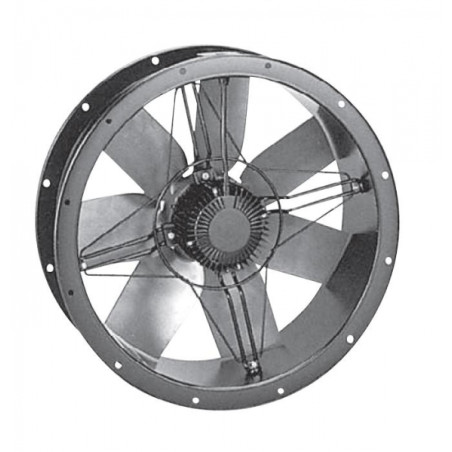

TCBT/4-710 H PTC axiální ventilátor
Otáčky: 1450 m-1
Průtok: 25500 m3/h
Výkon: 3.40 kW
Napětí: 230/400 V
Proud: 6.4 A
Max. teplota: 40 °C
Akustický tlak: 76 dB(A)
Hmotnost: 54 kg
Skříň
je z ocelového plechu, opatřeného černým epoxidovým lakem, montážní konzole a šrouby jsou galvanicky pokoveny.
Oběžné kolo
je vyrobeno z hliníkové slitiny. Oběžné kolo je staticky a dynamicky vyváženo, rozsah pracovních teplot je v rozmezí 40 až +70°C. Natočení lopatek je standardně 32° nebo 34°. Nestandardně je možno dodat oběžné kolo s natočením lopatek 21°.
Motor
asynchronní, podle typu s odporovou kotvou nakrátko nebo s neodporovou kotvou, stator s chladicími žebry, povrchová úprava černým epoxidovým lakem. Motory s odporovou kotvou jsou vybaveny tepelnou ochranou (termokontakty nebo PTC), vinutí je v tropické úpravě s izolací třídy F a pracovní teplotou –40 až +70°C (+40°C TCBT/4-710). Kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí IP65 (4pól IP55).
Směr otáčení
je možno měnit u jednofázových i třífázových motorů. Se standardním oběžným kolem klesne při opačném smyslu otáčení průtok o cca 30%. Je možno objednat oběžné kolo pro opačný směr otáčení. U potrubního provedení je standardně průtok vzdušniny od oběžného kola k motoru.
Svorkovnice
je standardně z černého plastu. U jednofázového provedení obsahuje také rozběhový kondenzátor. Svorkovnice je umístěna na skříni (potrubní provedení).
Regulace otáček
se provádí elektronickými nebo transformátorovými regulátory změnou napětí. Typy, u kterých není v tabulce uveden regulátor, lze objednat s motorem pro regulaci frekvenčním měničem – kontaktujte nás pro specifikaci a dodací podmínky.
Hluk
emitovaný ventilátorem je uveden v tabulkách, měření je prováděno ve vzdálenosti rovné trojnásobku průměru oběžného kola (minimálně však 1,5 m), na straně sání.
Montáž
ventilátorů v každé poloze osy motoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.
Pokyny
Ventilátory série COMPACT jsou ventilátory s vysokým výkonem a z hlediska zástavby do potrubní sítě s výhodnou krátkou skříní.
