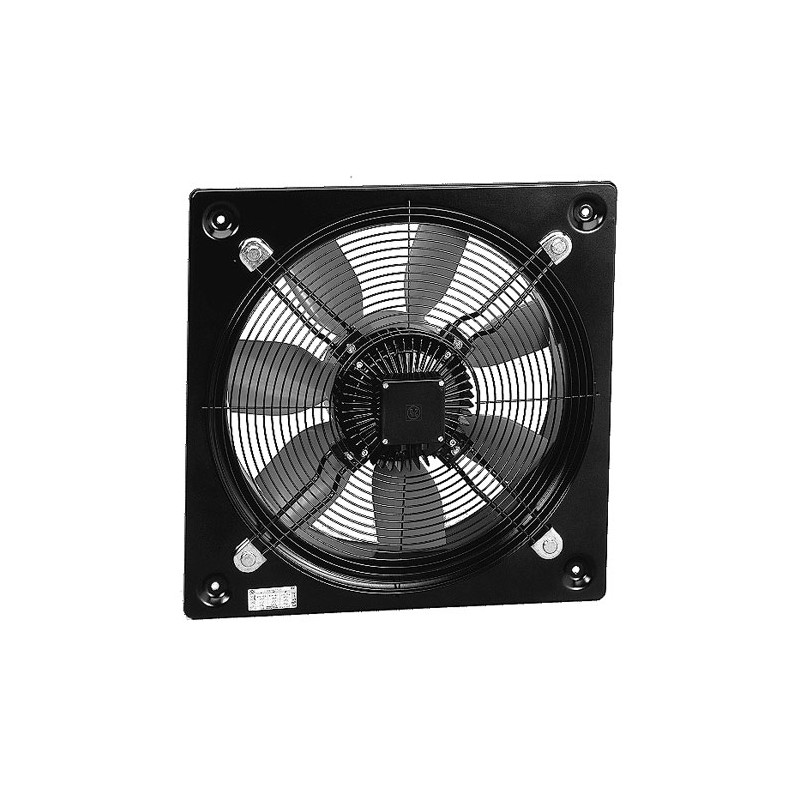

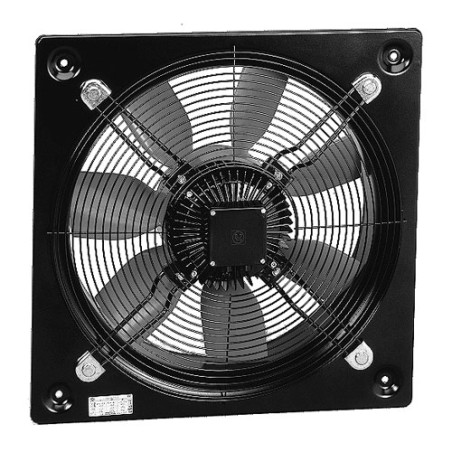

HCFT/4-500 H axiální ventilátor
Otáčky: 1350 m-1
Průtok: 9200 m3/h
Výkon: 0.66 kW
Napětí: 400 V
Proud: 1.6 A
Max. teplota: 70 °C
Akustický tlak: 68 dB(A)
Hmotnost: 15.4 kg
Skříň
je z ocelového plechu, opatřeného černým epoxidovým lakem, montážní konzole a šrouby jsou galvanicky pokoveny.
Oběžné kolo
je vyrobeno z termoplastu vyztuženého skelným vláknem, u dvoupólových se dodává oběžné kolo ze slitiny Al. Oběžné kolo je staticky a dynamicky vyváženo, rozsah pracovních teplot je v rozmezí -40 až +70°C. Natočení lopatek je standardně 32° nebo 34°. Nestandardně je možno dodat oběžné kolo s natočením lopatek 21°.
Motor
asynchronní s odporovou kotvou, stator s chladicími žebry, povrchová úprava černým epoxidovým lakem. Motory jsou sériově vybaveny tepelnou ochranou, vinutí je v tropické úpravě s izolací třídy F a pracovní teplotou -40 až +70°C. Kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí IP65.
Směr otáčení
je možno měnit u jednofázových i třífázových motorů. Se standardním oběžným kolem klesne při opačném smyslu otáčení průtok o cca 30%. Je možno objednat oběžné kolo pro opačný směr otáčení. U nástěnného provedení je standardně průtok vzdušniny od motoru k oběžnému kolu.
Svorkovnice
je standardně z černého plastu. U jednofázového provedení obsahuje také rozběhový kondenzátor. Svorkovnice je umístěna na motoru (nástěnné provedení).
Regulace otáček
se provádí elektronickými nebo transformátorovými regulátory změnou napětí.
Hluk
emitovaný ventilátorem je uveden v tabulkách, měření je prováděno ve vzdálenosti rovné trojnásobku průměru oběžného kola (minimálně však 1,5 m) na straně sání.
Montáž
ventilátorů v každé poloze osy motoru. Skříň nesmí přenášet mechanické namáhání ze stavebních konstrukcí.
Pokyny
Přednostně doporučujeme místo vícepólových ventilátorů použít jednofázové, čtyřpólové ventilátory s regulátory otáček.
