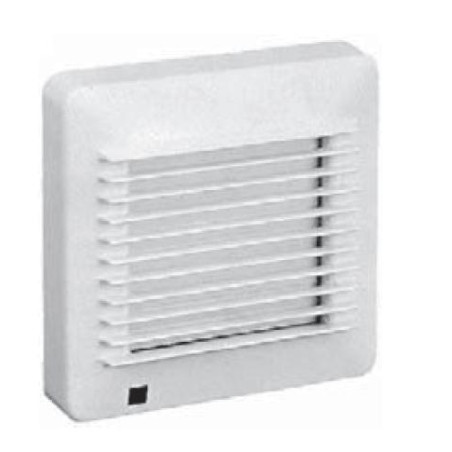

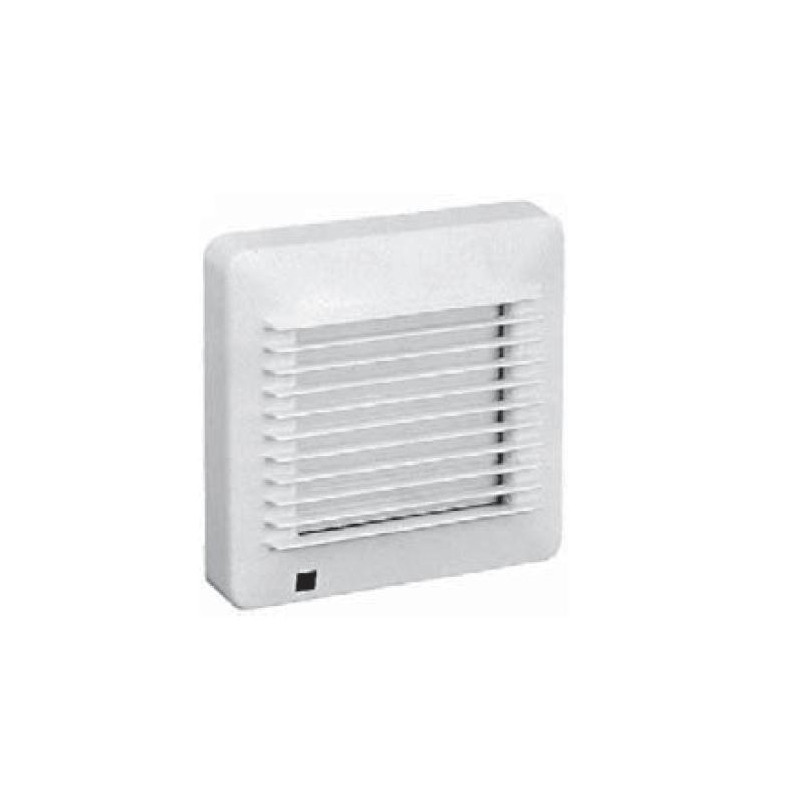

EDM 100 C 12V IP57 malý axiální ventilátor
Otáčky: 2100 [min-1]
Průtok: 85 [m3/h]
Výkon: 11 W
Napětí: 12 V
Max.teplota: 40 [°C]
Potrubí: 100 [mm]
Akust.tlak:37 [dB(A)]
Hmotnost: 0,48 [kg]
Skříň:
Skříň je z kvalitního nárazuvzdorného plastu, barva je bílá, je určena k montáži na stěnu.
Oběžné kolo:
Oběžné kolo je axiální z kvalitního nárazuvzdorného plastu. Má devět aerodynamicky a výkonově optimalizovaných lopatek a je na hřídeli zajištěno ocelovou pružinou proti sklouznutí.
Motor:
Motor je asynchronní s kotvou nakrátko a stíněným pólem, pro trvalý provoz. Maximální provozní teplota okolí je 40°C. Typy označené písmenem Z mají kuličková ložiska, tuková náplň je na dobu životnosti. Vinutí je chráněno proti kondenzátu přídavným krytem. Motor má ochranu proti přetížení a dvojitou izolaci. Krytí IP 44, provedení 12V má IP57.
Svorkovnice:
Svorkovnice je přístupná po sejmutí čelní mřížky ventilátoru. Připojení je kabelem pod omítkou nebo na omítce. Svorkovnice obsahuje odlehčovací sponu proti vytržení kabelu.
Regulace otáček:
Regulace otáček se provádí změnou napětí speciálními regulátory.
Hluk:
Hluk emitovaný ventilátorem je měřen ve vzdálenosti 1,5 m v ose ventilátoru na straně sání.
Montáž:
Horizontálně i vertikálně, s ohledem na životnost ložisek přednostně s osou motoru v horizontální poloze. Provedení „Z“ s kuličkovými ložisky bez omezení. Upevnění čtyřmi šrouby pod mřížkou ventilátoru. Šrouby a hmoždinky jsou v balení.
Pokyny:
Ventilátory jsou vhodné pro krátké vzduchovody s velmi nízkou tlakovou ztrátou nebo k odvětrání přes stěnu. Ventilátory lze použít pro větrání v bytové výstavbě, ve spojení s hygrostatem HYG 2 nebo s hygrostatem kombinovaným s termostatem pro odvětrání vlhkých prostor. Varianty R a T je možné spouštět tlačítkem.
