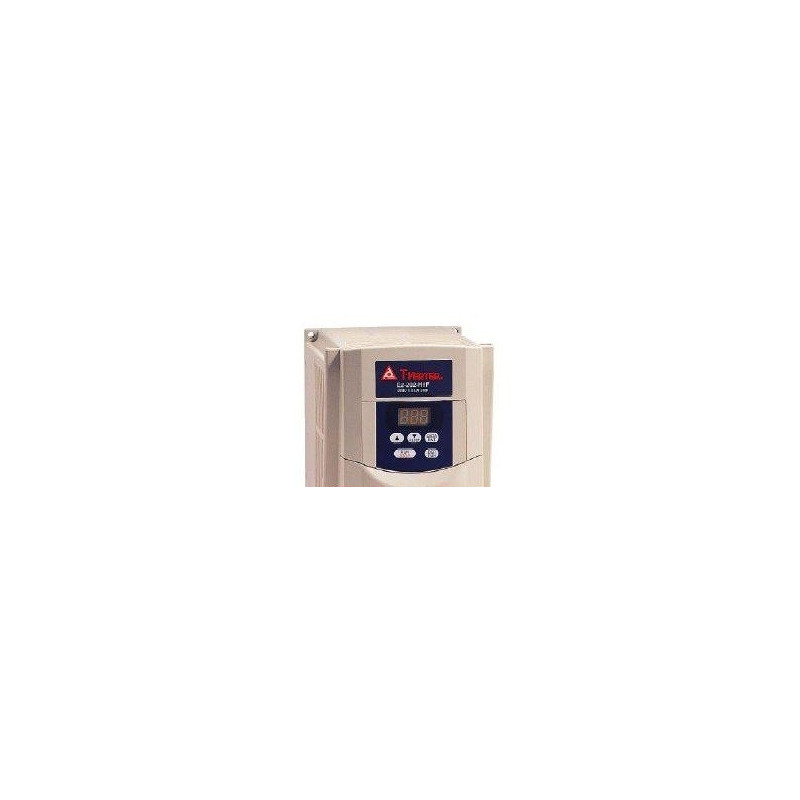

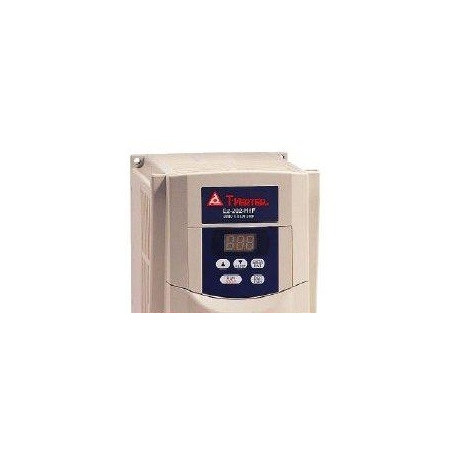

Frekvenční měnič 2,2kW TAIAN E2-403-H3F 3x400V, TAIAN ELECTRIC
Popis:
Výkon: 2,2 kW
(doporučen pro motory do příkonu 1,8kW)
Vstupní napětí: 3x 380-400V +10 /-15% 50/60Hz
Výstupní napětí: 3x 380-400 V
Max. výstupní proud: 5,2 A
Frekvence: 0 - 200 Hz
Nosná frekvence: 1 - 16 kHz
Přetížitelnost: 150% po dobu 1min
Brzdný moment: 20% z jmenovitého momentu
Ochranný jistič na vstupu: 16A/B nebo 13A/C
Teplota okolí: -10 až +50 st.C
Počet programovatelných funkcí: 30 funkcí
Stupeň krytí: IP 20
Rozměry: 118 x 143 x 172 mm
Další vlastnosti
Analogové a digitální vstupy, vícefunkční analogový výstup, nastavení závislosti U/f,
automatický restart při výpadku proudu, zabudovaný odrušovací filtr třídy A,
řízení frekvence pomocí vnějšího potenciomentru
Druhy ochran
Tepelná ochrana motoru, elektronická pojistka měniče, ochrana proti zkratu na výstupu a zemnímu zkratu,
ochrana proti podpětí, přepětí a přetížení.
Další voltelné příslušenství
Tluminka pro odstranění proudových nárazů, filtr třídy B
Několik rad pro volbu měniče
Frekvenční měnič slouží jako náhrada převodovek klasického typu na řízení otáček v širokém rozsahu.
Měnič umožní regulaci otáček i nad maximální otáčky motoru určené jeho konstrukcí.
Pro řízení otáček se zachováním co největšího záběrového momentu, je potřeba sáhnout po měniči
s vektorovým řízením, např. řada TECO CV. Při výběru jměniče e nutno použít vždy řadu výkonu výšší,
například pro motor 0,75kW použít měnič 1,5kW. Vyhnete se nedostatku výkonu při přetížení
elektromotoru a vypínání ochran měniče. Dále je třeba pamatovat na nárazový proud při zapnutí
frekvenčního měniče- nabíjení kondenzátorů. Řízení je možno provádět i programováním pomocí PC.
