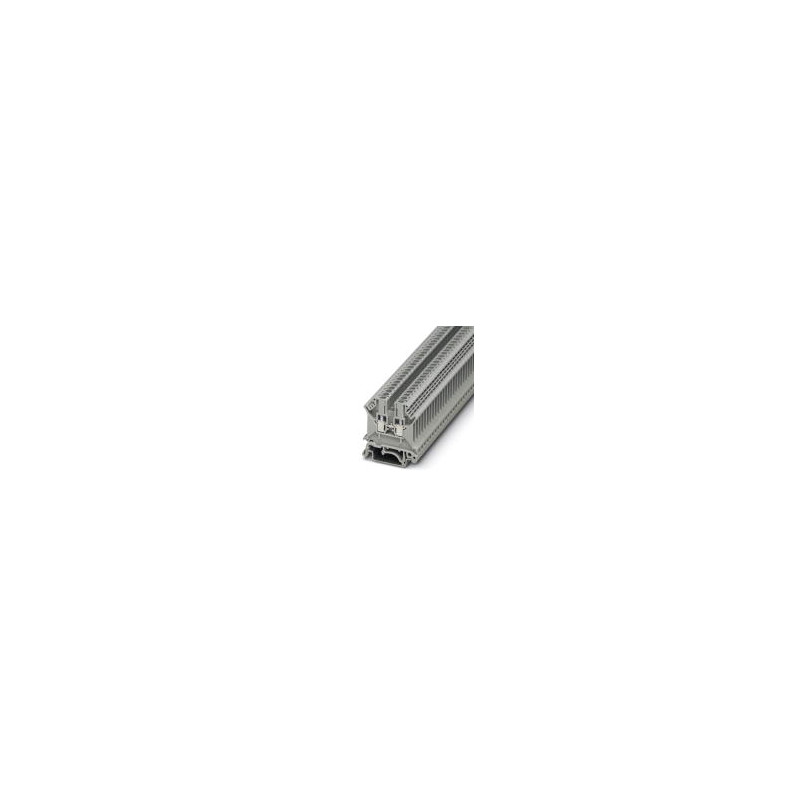

Průchozí svornice - UK 3 N - 3001501, PHOENIX CONTACT
Popis:
Průchozí svornice, Způsob připojení: Šroubové připojení, Průřez:0,2 mm2 - 4 mm2, AWG: 24 - 12,
Šířka: 5,2 mm, Barva: šedá, Způsob montáže: NS 32, NS 35/15, NS 35/7,5
Počet pater: 1
Počet přípojek: 2
Barva: šedá
Izolační materiál: PA
Třída hořlavosti podle UL 94: V0
Zatěžovací proud maximální: 32 A (při průřezu vodiče 4 mm2)
Zatěžovací rázové napětí: 8 kV
Stupeň znečištění: 3
Kategorie přepětí: III
skupina izolačního materiálu: I
Přípojka podle normy: IEC 60947-7-1
Zatěžovací proud maximální: 32 A (při průřezu vodiče 4 mm2)
Jmenovitý proud IN: 24 A
Jmenovité napětí UN: 800 V
Zatěžovací proud maximální: 32 A (při průřezu vodiče 4 mm2)
Otevřená boční stěna: ja
Zkušební specifikace ochrana proti dotyku: DIN EN 50274 (VDE 0660-514):2002-11
Bezpečný pro hřbet ruky: zaručeno
Bezpečný pro prsty: zaručeno
Požadovaná hodnota rázové zkoušky: 9,8 kV
Výsledek rázové zkoušky: Zkouška vykonána úspěšně
Požadovaná hodnota střídavého zkušebního napětí: 2 kV
Výsledek zkoušky střídavého zkušebního napětí: Zkouška vykonána úspěšně
Zkouška mechanické pevnosti svorek (5násobné připojení vodiče): Zkouška vykonána úspěšně
Zkouška ohybu rychlost rotace: 10 ot./min
Zkouška ohybu Otáčky: 135
Zkouška ohybu průřez vodiče/hmotnost: 0,2 mm2/ 0,2 kg
2,5 mm2 / 0,7 kg
4 mm2 / 0,9 kg
Výsledek zkoušky ohybu Zkouška vykonána úspěšně
Zkouška tahu průřez vodiče: 0,2 mm2
Tažná síla požadovaná hodnot: 10 N
Zkouška tahu průřez vodiče: 2,5 mm2
Tažná síla požadovaná hodnota: 50 N
Zkouška tahu průřez vodiče: 4 mm2
Tažná síla požadovaná hodnota: 60 N
Výsledek zkoušky tahu: Zkouška vykonána úspěšně
Pevné uložení na upevňovacím podkladě: NS 32/NS 35
Požadovaná hodnota: 1 N
Výsledek pevného uložení: Zkouška vykonána úspěšně
Požadavek na pokles napětí: ? 3,2 mV
Výsledek zkoušky poklesu napětí: Zkouška vykonána úspěšně
Zkouška oteplení: Zkouška vykonána úspěšně
Zkouška odolnosti vůči krátkodobému proudu průřez vodiče: 2,5 mm2
Krátkodobý proud: 0,3 kA
Zkouška odolnosti vůči krátkodobému proudu průřez vodiče: 4 mm2
Krátkodobý proud: 0,48 kA
Výsledek odolnosti vůči krátkodobému proudu: Zkouška vykonána úspěšně
Důkaz o tepelných vlastnostech (jehlový plamen) doba působení: 30 s
Výsledek tepelné zkoušky: Zkouška vykonána úspěšně
Specifikace zkoušky kmitáním, širokopásmový šum: DIN EN 50155 (VDE 0115-200):2008-03
Zkušební spektrum: Test životnosti kategorie 2, na podvozku
Zkušební frekvence: f1 = 5 Hz až f2 = 250 Hz
Úroveň ASD: 6,12 (m/s2)2/Hz
Zrychlení: 3,12 g
Zkušební doba na jednu osu: 5 h
Zkušební směry: Osa X, Y a Z
Výsledek zkoušky kmitáním, širokopásmový šum: Zkouška vykonána úspěšně
Specifikace zkoušky rázem: DIN EN 50155 (VDE 0115-200):2008-03
Forma rázu: polosinus
Zrychlení: 30g
Doba trvání rázu: 18 ms
Počet rázů v jednom směru: 3
Zkušební směry: Osa X, Y a Z (poz. a neg.)
Výsledek zkoušky rázem Zkouška vykonána úspěšně
Teplotní index izolační materiál (EN 60216-1 (VDE 0304-21)): 130 °C
Statické použití izolačního materiálu v chladu: -60 °C
