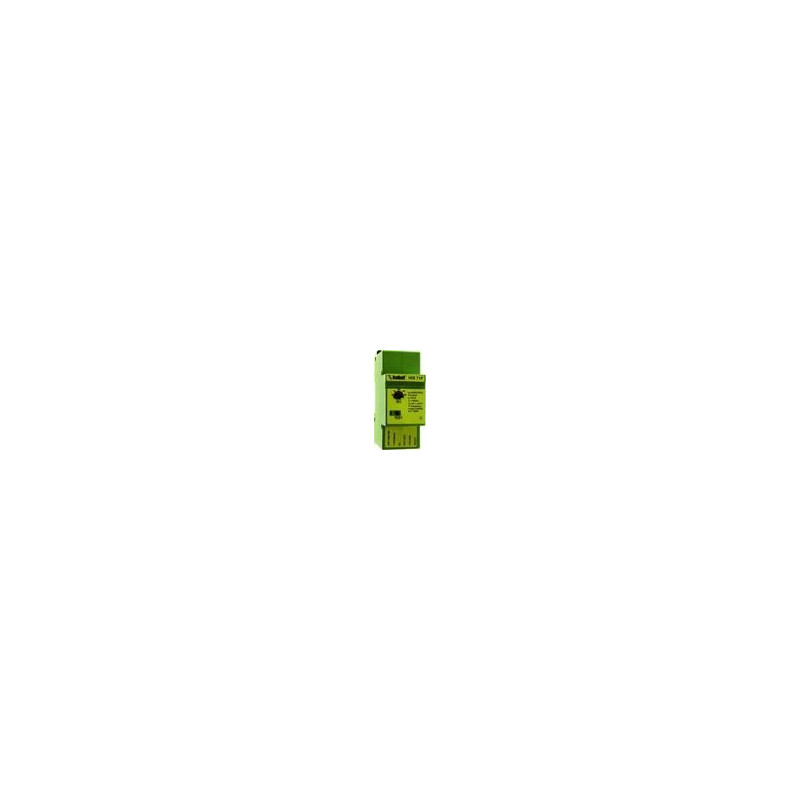

Hlídač izolačního stavu střídavých izolovaných IT soustav 70072 HIS 72, Hakel
Popis:
Přístroj HIS trvale sleduje odpor izolované IT-sítě proti vodiči PE, ev. proti kostře.
Při poklesu izolačního odporu pod nastavenou hodnotu RCRIT přepne relé na výstupu a současně
o tomto stavu informuje hlídač opticky přepnutím dvojbarevné signálky na čelním panelu přístroje do rudé barvy.
V normálním provozu, kdy odpor izolované sítě proti ochrannému vodiči PE je vyšší než nastavená hodnota RCRIT,
svítí tato kontrolka zeleně. Nastavení hodnoty RCRIT se provádí pomocí točítka potenciometru,
umístěném na čelním panelu přístroje.
Hlídač izolačního stavu je vestavěn do plastového pouzdra o velikosti 2 modulů (2TE) a je navržen pro montáž
na lištu DIN 35 mm.
Napájecí napětí (+10% -15%) UN: 230 V AC
Napětí hlídané IT sítě UIT 0 - 275 V AC
Spotřeba P max.: 2,6 VA
Měřící napětí UM: 24 V DC
Měřící proud IM: < 1 mA
Hlídaný izolační odpor RCRIT: 1:9 k?
