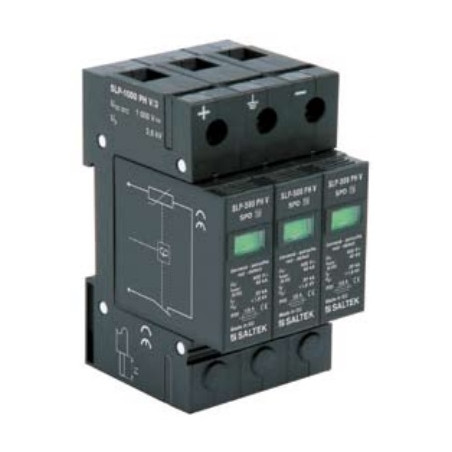

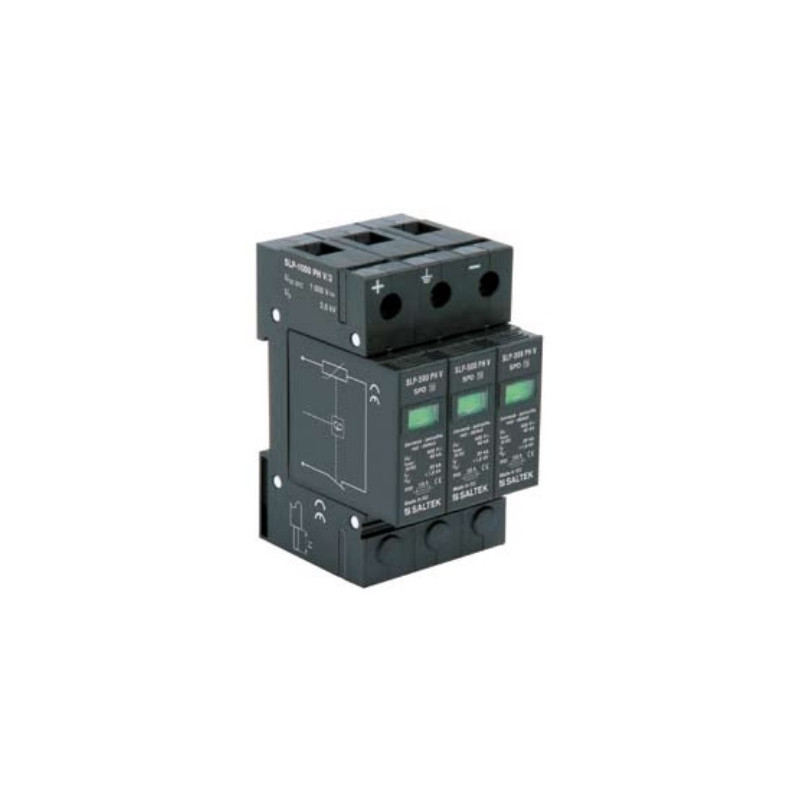

Přepěťový svodič SLP-1000PH V/3, Saltek
Popis:
normalizované zkušební napětí naprázdno PV zdroje Uoc stc 1000 V DC
maximální pracovní napětí modulu Uc
580 V DC
jmenovitý výbojový proud (8/20 µs) I
n
20 kA
maximální výbojový proud (8/20 µs) I
max
40 kA
napěťová ochranná hladina (L+ –> L–) Up
3,6 kV
napěťová ochranná hladina (L+/L– –> PE) Up
3,6 kV
doba odezvy t
a
25 ns
max. předjištění 125 A gL/gG
krytí IP 20
rozsah pracovních teplot - 40 °C ... + 80 °C
montáž lišta DIN 35 mm
průřez připojených vodičů
pevný min/max ISO: 1/50 mm2
; AWG: 17/1
slaněný min/max ISO: 1/35 mm2
; AWG: 17/2
délka odizolování přívodního vodiče 14 mm
utahovací moment max. 4 Nm
signalizace poruchy červené zbarvení indikačního pole
dálková signalizace bezpotenciálový přepínací kontakt
kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC
průřez vodičů dálkové signalizace max. 1,5 mm2
odpovídá klasifikaci normy ČSN EN 61643-11 + A11
