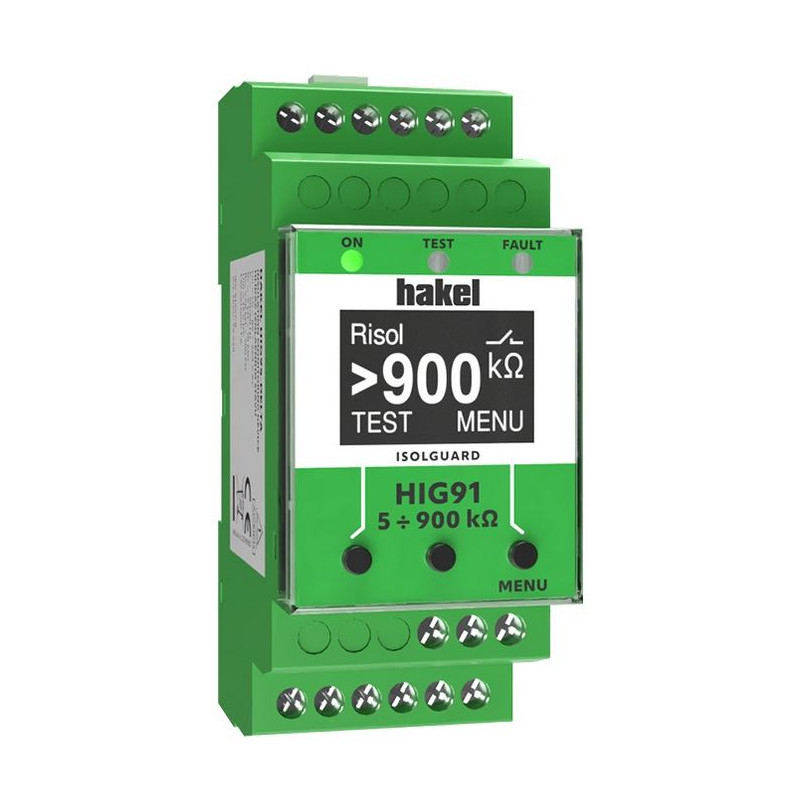

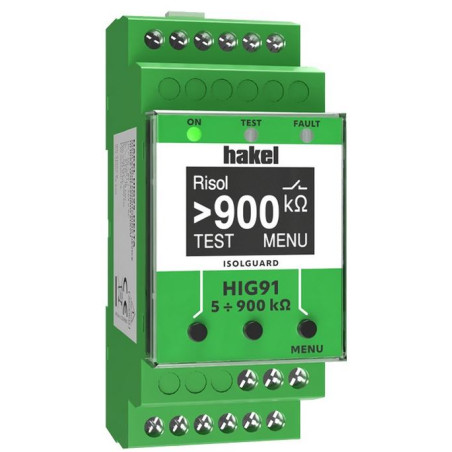

HIG 91 hlídač izol.stavu 70911 HAK
HIG 91 hlídač izol.stavu 70911 HAK

HIG 91 hlídač izol.stavu 70911 HAK

HIG91

Katalogové číslo: 70 911

HAKEL - TRADE s.r.o.
15 322,23 Kč
S DPH
Uvedená cena je za 1 ks.
15-18-104-70571

HIG91

Katalogové číslo: 70 911

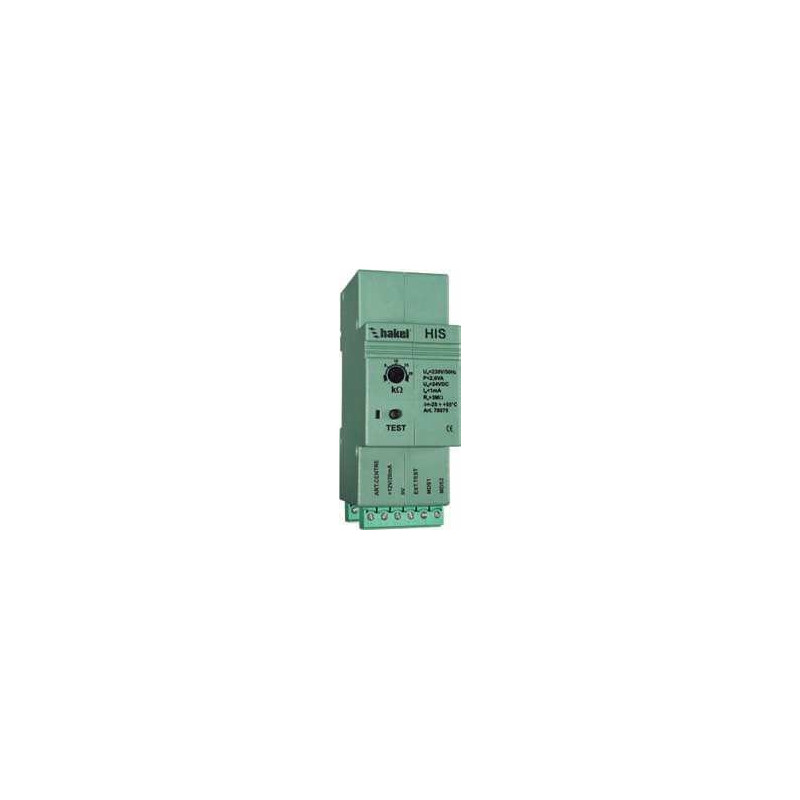

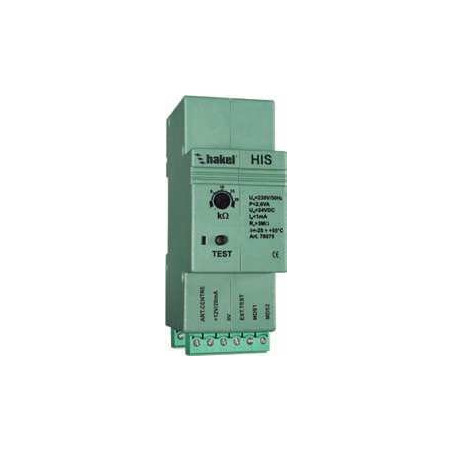

( Adekvátní náhrada    Hlídače izolačního stavu HIS 71 70071 )

  • HIG91, HIG92, HIG93 a HIG94 jsou řadami hlídačů izolačního stavu pro průmyslové izolované soustavy (IT sítě).
  • Maximální provozní napětí IT sítě je 275 V AC. Toto napětí lze zvýšit až na 6 kV při použití vazebních členů z řady TL.
  • K dispozici jsou hlídače izolačního stavu s jednou chybovou hladinou Ran (řada HIG91, HIG92), nebo hlídače s dvěma chybovými hladinami (řada HIG93, HIG94).
  • Hlídače standardně měří izolační odpor na rozsahu 5 kΩ až 900 kΩ (řady HIG91, HIG93), alternativně na rozsahu 200 kΩ až 5 MΩ (HIG92, HIG94). K dispozici jsou i speciální hlídače pro odlišné rozsahy měření izolačního odporu IT sítě.
  • Hlídače jsou vybaveny digitálním zpracováním měřeného signálu, které nabízí uživateli číselnou informaci o naměřeném izolačním odporu.
  • Hlídače jsou navrženy s nezávislým napájením. To znamená, že tyto hlídače izolačního stavu lze napájet z jiné sítě, než kterou měří. To přináší významný efekt toho, že hlídače jsou schopné měřit i IT sítě, které jsou bez napětí.
  • Napájení přístroje je standardně střídavé, pro nominální napětí 230 V nebo 110 V / 50 Hz. K dispozici jsou ale také provedení s napájením 24 V DC.
  • Všechny hlídače jsou vybaveny digitální sběrnicí, která umožňuje předávat informace do nadřízeného systému. Pro signalizaci stavu lze (u variant s RS485) využít také panely z řady MDS-D.



    Typ kontrolované IT sítě dle IEC 61557-8 AC
    Měřicí rozsah izolačního odporu RF 5 ÷ 900 kΩ
    Nastavitelný rozsah kritického izolačního odporu Ran 5 ÷ 300 kΩ
    Počet chybových hladin izolačního odporu (Ran) 1
    Jmenovité napětí kontrolované IT sítě AC Un 275
    Napájení hlídače Z měřené IT sítě, Z nezávislého zdroje
    Jmenovité napájecí napětí AC Us 90 ÷ 265 V
    Jmenovité napájecí napětí DC Us 90 ÷ 370 V
    Spotřeba P max. 5 VA
    Měřicí napětí Um 12 V
    Měřicí proud Im < 0,6 mA
    Vnitřní impedance měřicího vstupu Zi > 2 000 kΩ
    Přesnost měření ± 10 %
    Elektrická pevnost proti vnitřním obvodům 3 750 V
    Vybaveno displejem Ano (technologie OLED)
    Podporovaný modul dálkové signalizace (MDS) MDS-D, MDS-DELTA, MDS10
    Komunikační rozhraní pro uživatele Sběrnice RS485
    Komunikační protokol ISOLGUARD, PROFIBUS
    Externí ovládací vstupy Spuštění testu
    Materiál pouzdra Polyamid PA6, UL94 V-0
    Stupeň ochrany krytu předního panelu IP40
    Stupeň ochrany krytu s výjimkou předního panelu IP20
    Pracovní teplota ϑ - 25 ÷ 60 °C
    Třída ochrany dle ČSN EN 61140 II
    Doporučený průřez připojovacích vodičů S 1 mm2
    Způsob montáže Na lištu DIN 35 mm
    Modulární šířka 2

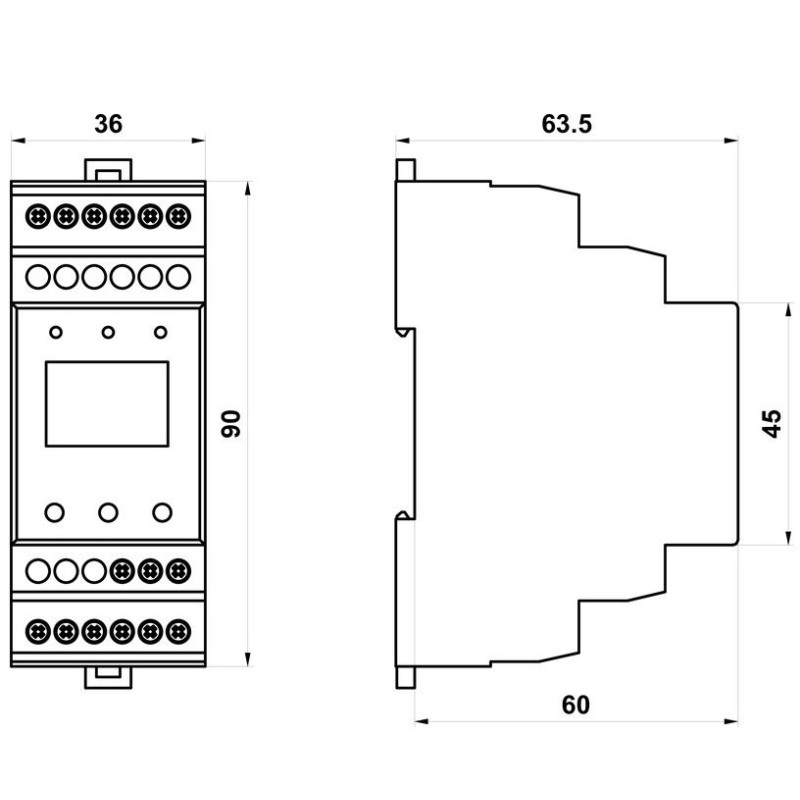

    Šířka 36 mm
    Výška 90 mm
    Hloubka 63,5 mm
    Určeno pro trakci Ne
    Pracovní poloha Libovolná
    Druh provozu Trvalý
