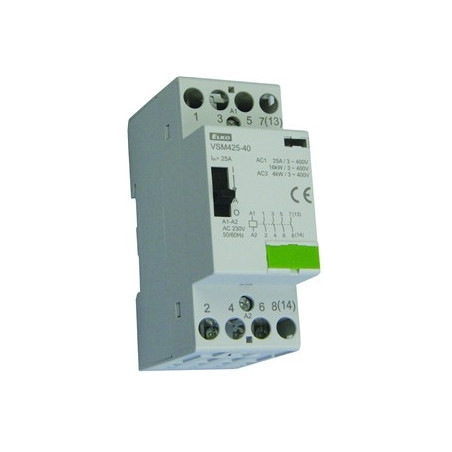

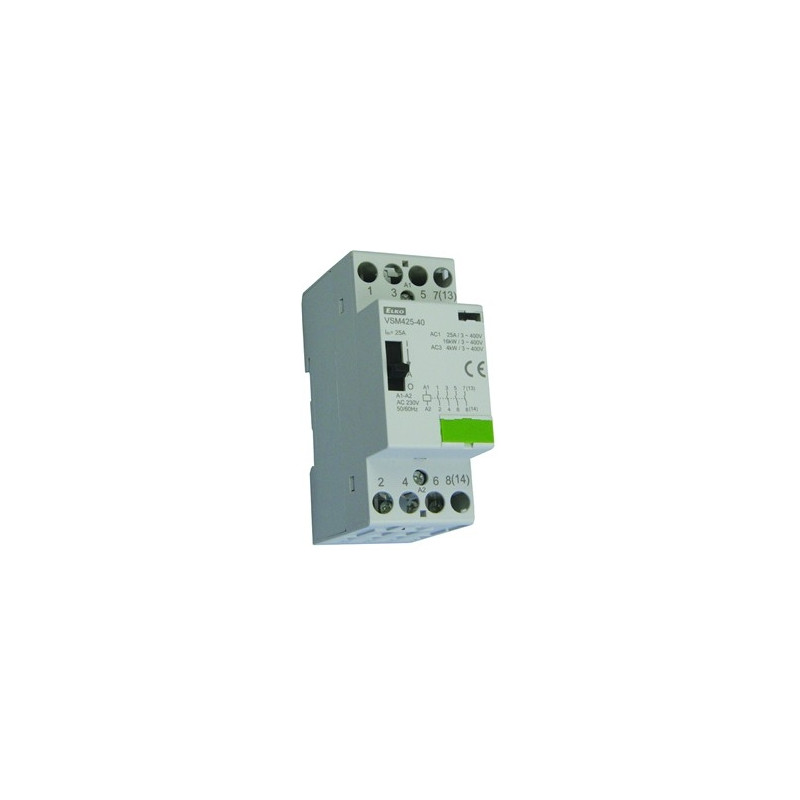

Instalační stykač VSM425 -40 230V AC s manuálním ovládáním 4x25A
Jsou speciální verzí instalačních stykačů poskytující nejen základní funkce, ale také manuální obsluhu.
Slouží ke spínání akumulačních spotřebičů pro vytápění a ohřev teplé užitkové vody.
Popis jednotlivých pozic manuálního ovládání:
- AUTO: běžná funkce stykače jako instalačního stykače bez manuálního ovládání
- 1: posunutím přepínače z AUTO na pozici 1 jsou spínací kontakty sepnuty a rozpínací kontakty jsou rozepnuty toto trvá do následujícího impulsu na cívku stykače
- 0: kontakty jsou neustále odpojeny (spínací kontakt) nebo jsou neustále zapnuty (rozpínací kontakt) bez ohledu na napětí
Optický ukazatel stavu zapnuto - vypnuto.
Vyrábí se s konfi guracemi spínacích a rozpínacích kontaktů:
VSM220: 20, 11, 02
VSM425: 40, 31, 22, 04
Ke stykačům VSM220, VSM425 lze zapojit přídavné kontakty VSK-11 a VSK-20
