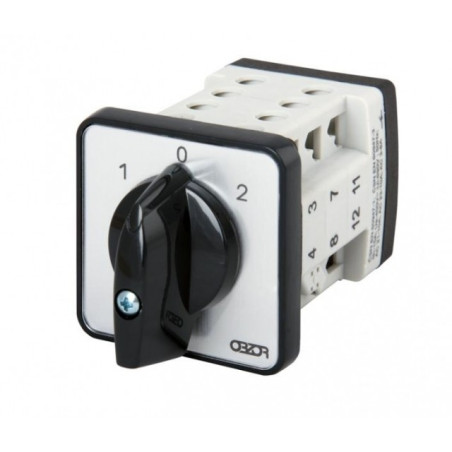

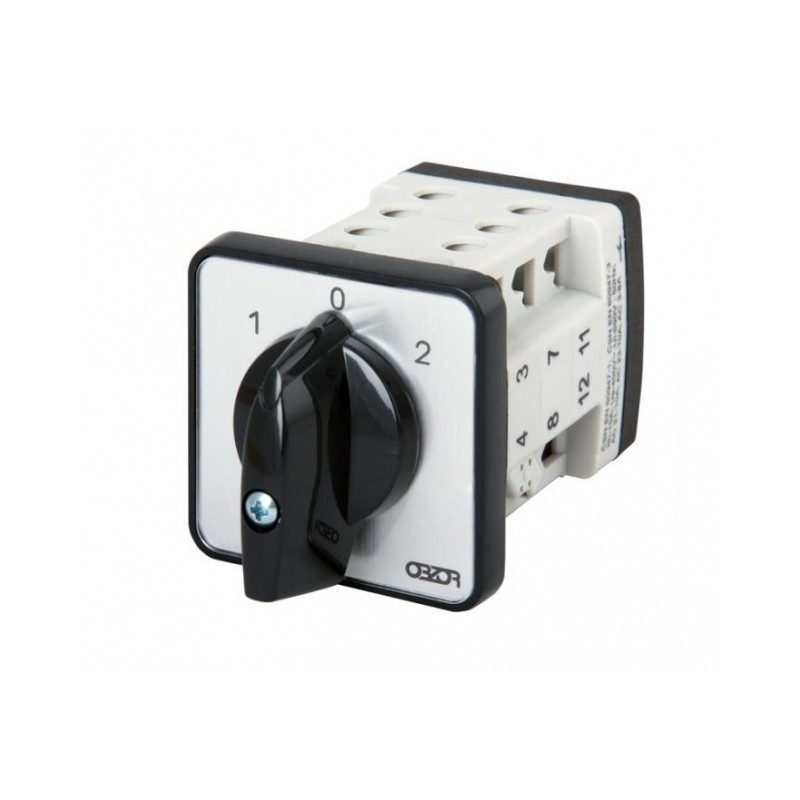

Spínač VSN16 8357C8-V-PNC-S-215-NSC, OBZOR
Popis:
jmenovitý pracovní proud: 16 ampér
PNC - čelní deska
Spínače řady VSN jsou vačkové spínače, u kterých je spínací program tvořen tvarem a počtem výřezů vaček.
Jsou konstruovány tak, že v každém patře jsou dva na sobě nezávislé spínací obvody.
Jednotlivé obvody lze mezi sebou propojovat normalizovanými spojkami, a to v patře i mezi patry.
Spínače jsou připevňovány na panel pomocí šroubů M4 podle vrtacího náčrtu uvedeného u jednotlivých typů.
Od sedmi pater spínače je vhodné tento spínač upevnit vpředu i vzadu, vzhledem k mechanické pevnosti a zatížení od vodičů.
Všechny elektrovodné části jsou z materiálu - mosaz, měď, stříbro. Ostatní díly jsou vyráběny z plastů.
V základním provedení splňují krytí IP 20 pro tělo spínače a krytí IP 65 pro čelní zatěsněnou stranu s hřídelí.
Spínače jsou vyhovující pro spotřebiče izolační třídy I. a II.
Vačkové spínače lze použít v ovládacích a silových obvodech.
