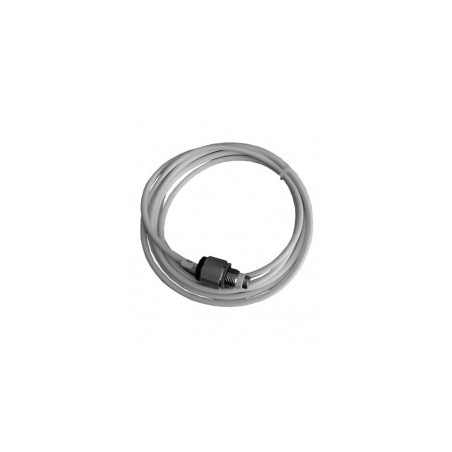

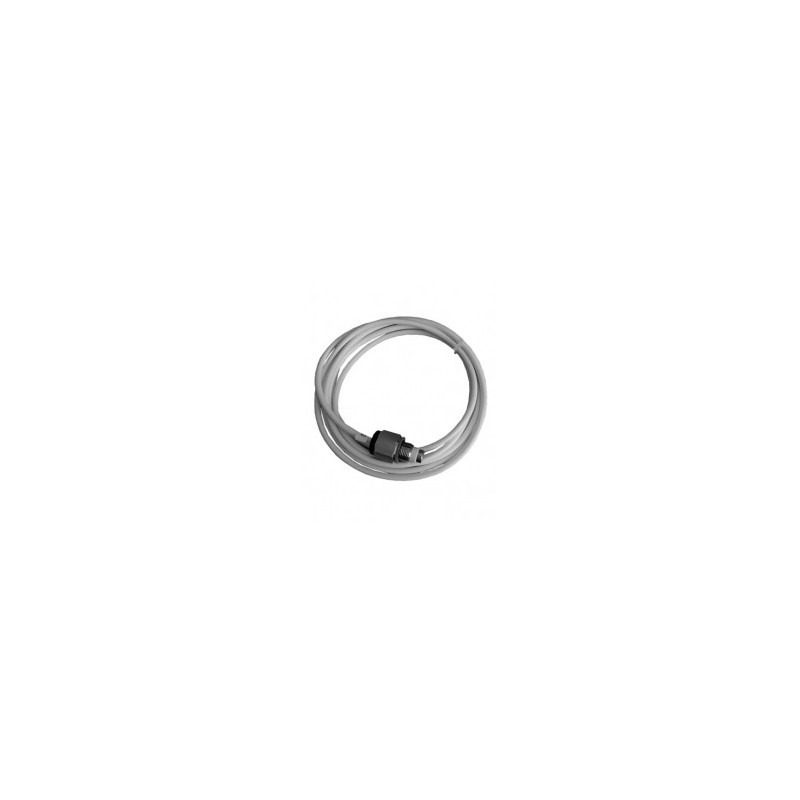

SHR-3: Hladinová sonda
nerezová sonda určena pro použití do náročných a průmyslových prostředí,
určena k zašroubování do stěny nebo víka nádoby
sonda se instaluje ve vodorovné, svislé popř. šikmé poloze z boku nádrže nebo do jejího víka.
Instalace se provádí pomocí návarku nebo upevňovací matice.
K dotažení je nutno použít klíč 24 mm.
Utahovací moment je potřeba volit s ohledem na použité těsnění a pracovní přetlak v nádrži.
ze sondy je vyveden připojovací kabel - délka 3 m,
který je v sondě nakontaktován na snímací elektrodu a pouzdro sondy
připojovací kabel je dvoužilový PVC 2 x 0.75 mm2,
připojení žil: hnědá - snímací elektroda, modrá - pouzdro snímače
připojovací závit M18x1.5
krytí IP 67
hmotnost snímače bez kabelu: 100 g
pracovní prostředí (ČSN EN 60079-10):
prostor bez nebezpečí výbuchu,
teplota v místě šroubení: max. 95 °C,
tlaková odolnost: při 25 °C 4 MPa, při 95 OC 1.5 MPa
hmotnost: 239 g
materiál: pouzdro a snímací elektroda: nerez W.Nr. 1.4301,
izolační vložka elektrody: PTFE,
vnitřní zalití: samozhášivá epoxidová pryskyřice
