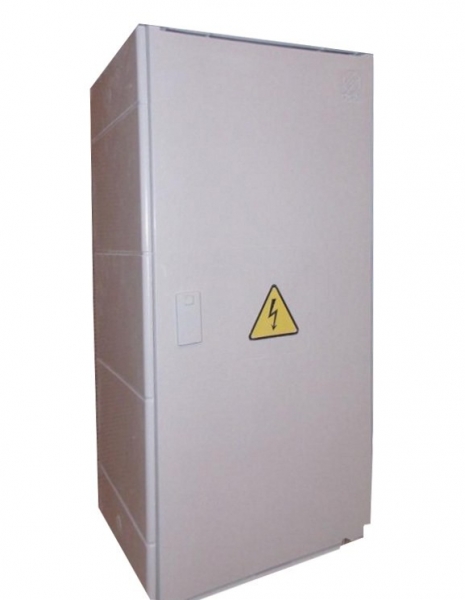

Pojistková skřín SS100/NVE1P-C ČEZ, DCK HOLOUBKOV

Popis produktu:

Distribuční rozváděč smyčkový pro připojení vodičů do 240mm2

Technické údaje:
Materiálové provedení N - termoset
Konstrukční provedení V - do výklenku
Způsob připojení vodičů - přívod E - pomocný smyčkovací praporec tvaru V
Uzavírání dveří 1 - energetický závěr
Způsob připojení vodičů - vývod P - přímé připojení
Specifikace výrobce - standardní provedení
Jmenovité napětí: Un 690 V
Jmenovité pracovní napětí: Ue do 690 V, AC
Jmenovité izolační napětí: Ui 690 V, AC
Jmenovité impulzní výdržné napětí: Uimp 8 kV (1,2/50)
Jmenovitý proud rozváděče: InA 400 A
Jmenovitý proud obvodu (jištěného vývodu): Inc 160 A
Jmenovitý proud obvodu (nejištěného vývodu): Inc 400 A
Jmenovitý podmíněný zkratový proud: Icc 40 kA
Jmenovitý krátkodobý výdržný proud: Icw 36 kA / 10 ms
Jmenovitý kmitočet: fn 50 Hz
Uzemňovací soustava: TN-C
Přístrojová výzbroj 1 sada pojistkových spodků vel. 00
Stupeň ochrany krytem: IP44/IP00
Stupeň mechanické ochrany: IK10

Základní ochrana (ochrana před dotykem živých částí) uzavíratelný kryt
Ochrana při poruše (ochrana před dotykem neživých částí) automatické odpojení od zdroje
Zařízení jistící před zkratem (SCPD) pojistkové vložky nožové vel.00 (rozsah vypínání a kategorie užití - char. B)
Zařízení jistící před zkratem nejištěného vývodu (SCPD) koordinovaný jistící prvek v předřazeném rozváděči
(rozsah vypínání a kategorie užití - char. B)

Stupeň hořlavosti: HB40, V0
Kategorie přepětí: IV
Stupeň znečištění: 3
Prostředí EMC: B
Způsob připojení vodičů - uzemnění třmenová svorka PE/M8
Max. průřez přívodních vodičů: 240 mm2
Max. průřez vývodních vodičů: 50 mm2
Rozměry (š x v x h): 320 x 640 x 250 mm
Hmotnost: 11 kg
