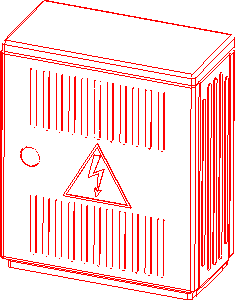

Skříně jsou dodávány s vnitřní výzbrojí bez pojistkových vložek.
Jistící prvky je možné dodat rovněž
s připojovacími smyčkovacími praporci W případně s třmenovými svorkami W.
Pro provedení na sloup je skříň doplněna držáky, spodním dnem a kabelovými vývodkami.

Popis produktu:

Technické údaje:

Jmenovité napětí do 690 V
Jmenovitý proud 160 A
Jmenovitý kmitočet 50 Hz
Stupeň krytí IP44
Stupeň ochrany IK10
Zkratová odolnost 40 kA
Přístrojová výzbroj 3 sady pojistkových spodků vel. 00
Max. průřez přívodních vodičů 240 mm2
Max. průřez vývodních vodičů 50 mm2
Způsob připojení vodičů jistící prvek svorka H/M8
pracovní přípojnice třmen. svorka W
PEN svorka H/M8třmen. svorka W
uzemnění třmenová svorka PE/M8
Uzavírání dveří energetický závěr dle ČSN 359754
Rozměry (š x v x h) 484 x 570 x 242 mm
Hmotnost 11 kg
Typ pilířového podstavce -
Odolnost proti hoření kategorie B (nesnadno hořlavé)
Ochrana neživých částí před nebez. dotykovým napětím samočinným odpojením od zdroje
