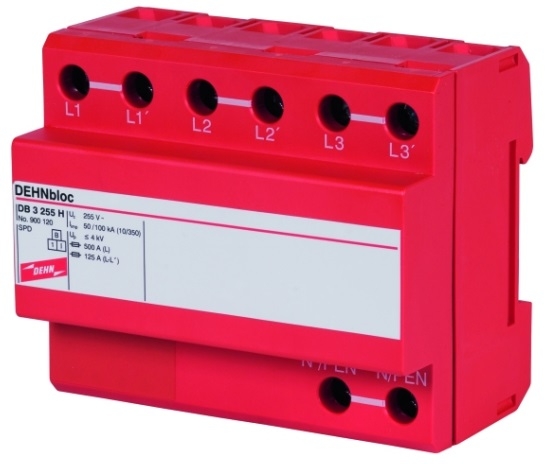

Svodič DEHNbloc 3 DB 3 255 900120

Popis produktu:

SPD nach EN 61643-11 Typ 1
SPD nach IEC 61643-1/-11 Class I
Nennspannung AC (UN) 230/400 V
Höchste Dauerspannung AC (UC) 255 V
Blitzstoßstrom (10/350) [L-N/PEN] (Iimp) 50 kA
Spezifische Energie [L-N/PEN] (W/R) 625,00 kJ/Ohm
Blitzstoßstrom (10/350) [L1+L2+L3-N/PEN] (Itotal) 100 kA
Spezifische Energie [L1+L2+L3-N/PEN] (W/R) 2,50 MJ/Ohm
Nennableitstoßstrom (8/20) (IN) 50 / 100 kA
Schutzpegel (UP) ? 4 kV
Folgestromlöschfähigkeit AC (Ifi) 50 kAeff
Folgestrombegrenzung/Selektivität Nichtauslösen einer 35 A gL/gG Sicherung bis 50 kAeff(prosp.)
Ansprechzeit (tA) ? 100 ns
Max. Vorsicherung bis IK = 50 kAeff(ta ? 0,2 s) 500 A gL/gG
Max. Vorsicherung bis IK = 50 kAeff(ta ? 5 s) 315 A gL/gG
Max. Vorsicherung bei IK > 50 kAeff 200 A gL/gG
Max. Vorsicherung (L-L') 125 A gL/gG
TOV-Spannung (UT) 335 V / 5 sec.
TOV-Charakteristik Festigkeit
Betriebstemperaturbereich (Parallelverdrahtung) (TUP) -40°C...+80°C
Betriebstemperaturbereich (Durchgangsverdrahtung) (TUS) -40°C...+60°C
Anzahl der Ports 1
Anschlussquerschnitt (L1, L1', L2, L2', L3, L3', N/PEN, N'/PEN) 10 mm2 ein-/feindrähtig
Anschlussquerschnitt (L1, L2, L3, N/PEN) 50 mm2 mehrdrähtig/35 mm2 feindrähtig
Anschlussquerschnitt (L1', L2', L3', N'/PEN) 35 mm2 mehrdrähtig/25 mm2 feindrähtig
Montage auf 35 mm Hutschiene nach EN 60715
Gehäusewerkstoff Thermoplast, Farbe rot, UL 94 V-0
Einbauort Innenraum
Schutzart IP 20
Einbaumaße 6 TE, DIN 43880
Zulassungen KEMA, VDE
Gewicht 873 g
Zolltarifnummer 85363030
GTIN (EAN) 4013364109377
VPE 1 Stk.
