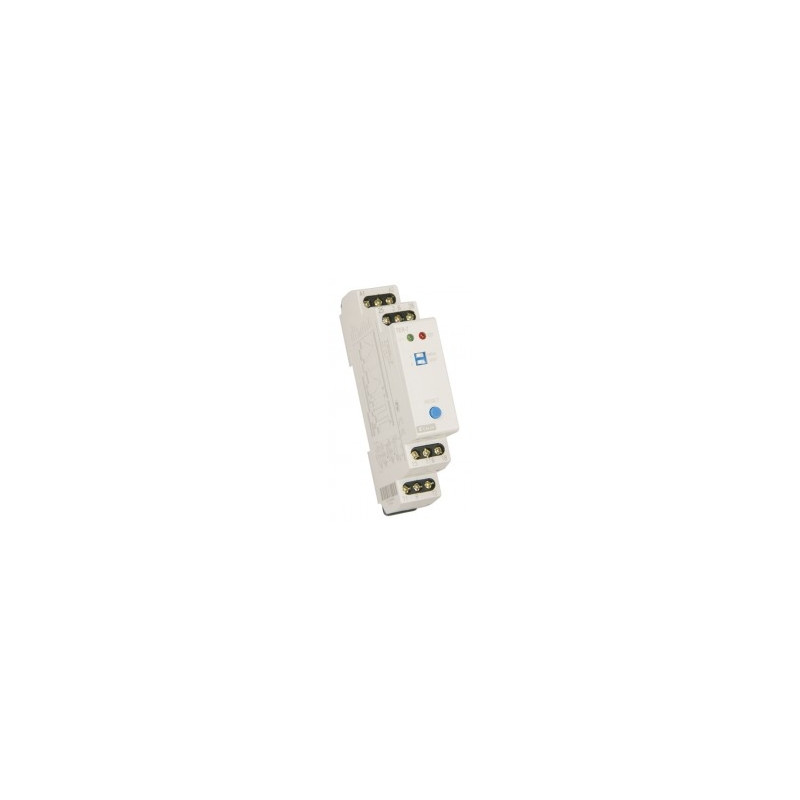

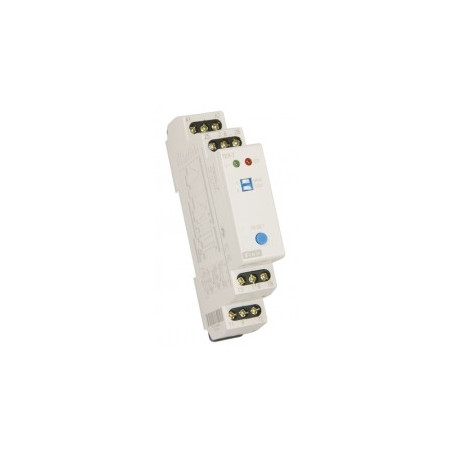

TER-7: Termostat pro kontrolu teploty vinutí motoru
kontroluje teplotu vinutí motoru
pevně nastavené úrovně spínání
jako snímací prvek se používá senzor PTC zabudovaný ve vinutí motoru jeho výrobcem,
popř. externí PTC senzor
funkce PAMĚŤ - relé je při chybovém stavu zablokováno
až do zásahu obsluhy (stisk tlačítka RESET)
RESET chybového stavu:
a) tlačítkem na předním panelu
b) externím kontaktem (dálkově po dvou vodičích)
funkce hlídání zkratu nebo odpojení senzoru,
stav poruchy senzoru indikuje blikání červené LED
výstupní kontakt 2x přepínací 8 A/250 V AC1
stav překročení teploty motoru indikuje svit červené LED
v provedení 1-MODUL, upevnění na DIN lištu
svorky senzoru nejsou galvanicky odděleny,
ale lze je zkratovat se svorkou PE bez poškození přístroje,
v případě napájení ze sítě musí být připojen nulový vodič na svorku A2!
univerzální napájecí napětí AC/DC 24 - 240 V
