Jednotka pomocných kontaktů MPK20, EPM
Popis:
MPK20 jednotka pomocných kontaktů pro ministykače
Impulzní výdržné napětí Uimp [kV]: 6
Údaje pro hlavní obvody:
Připojitelný vodič tuhý / slaněný: [mm2] 2 x 1-2,5 / 2 x 0,75-2,5
Údaje pro pomocné obvody:
Počet pomocných. kontaktů NO: 2
Počet pomocných. kontaktů NC: 0
Jmenovité izolační napětí Ui [V]: 690
Jmenovitý tepelný proud Ith [A]: 6
Jmenovitý pracovní proud Ie [A]: v AC-15 pro 220-240 V 4
Jmenovitý pracovní proud Ie [A]: v AC-15 pro 380-440V 3
Jmenovitý pracovní proud Ie [A]: v AC-15 pro 500 V 2
Jmenovitý pracovní proud Ie [A]: v DC-14 pro 24V 2,5
Jmenovitý pracovní proud Ie [A]: v DC-14 pro 125V 0,7
Jmenovitý pracovní proud Ie [A]: v DC-14 pro 250V 0,4
Zkratová ochrana pojistkou s char. gG [A] Typ koordinace 2: 10
Nejvyšší četnost spínání pro max. zatížení v AC-1 [sep/hod]: 600
Mechanická trvanlivost [sep]: 10000000
připojitelný vodič tuhý / slaněný [mm2]: 2 x 1-2,5 / 2 x 0,75-2,5
Ostatní údaje přístroje:
Rozměry šířka: 0
Rozměry výška: 0
Rozměry hloubka: 0
Hmotnost [kg]: 0,028
Krytí: IP20

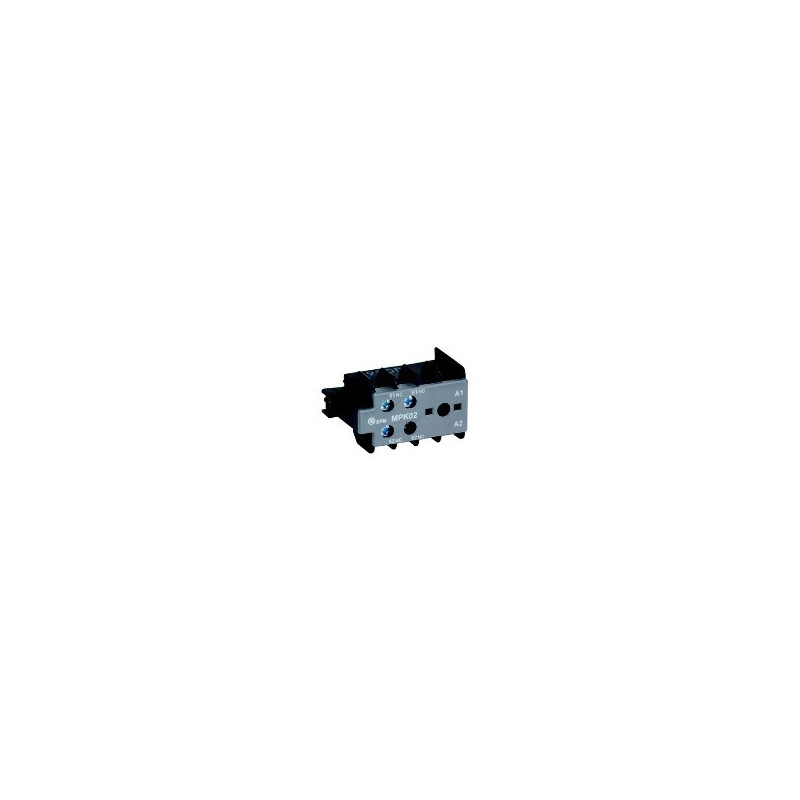

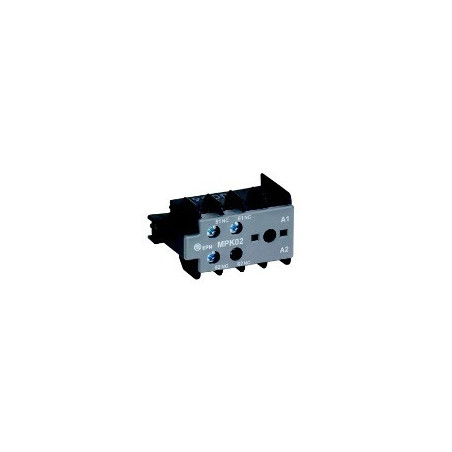

Obrázek je pouze ilustrační
