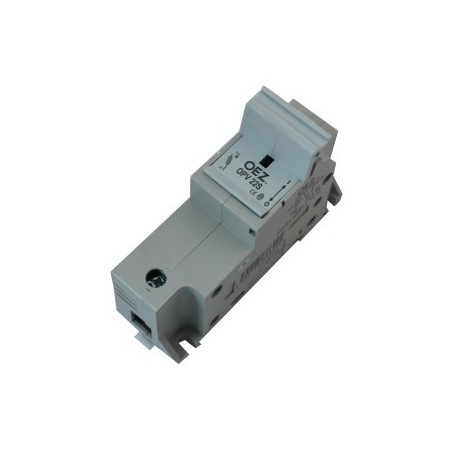

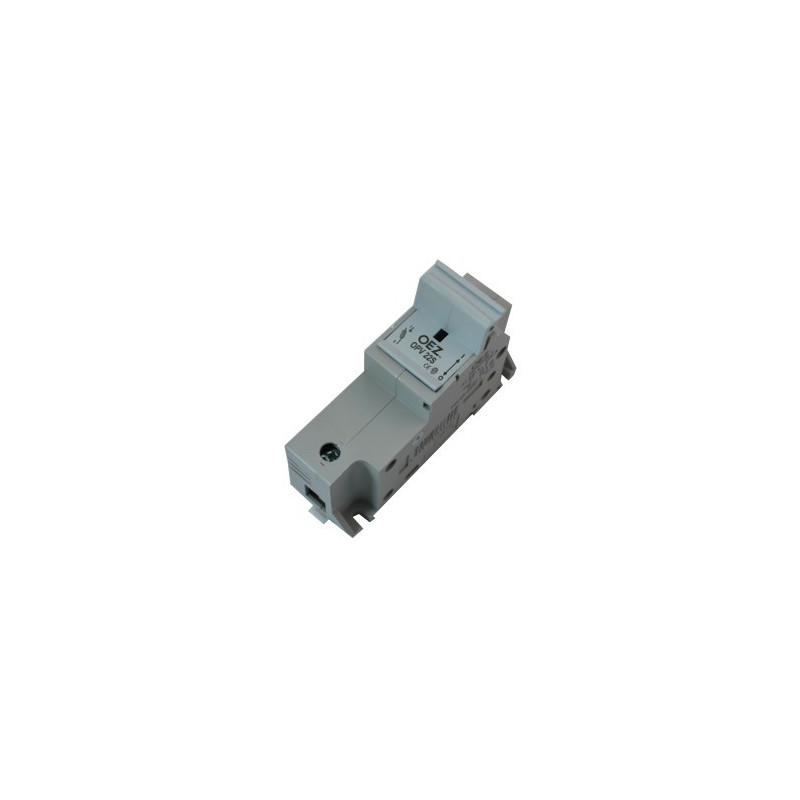

Odpínač válcových pojistek velikosti 22x58 1P 38644 OPV22S-1, OEZ
Popis:
Odpínač válcových pojistek velikosti 22x58 1P
Lze s nimi bezpečně vypínat jmenovité proudy a nadproudy až do 1,5 násobku jmenovitého proudu a splňují podmínky pro bezpečné odpojení. Opačné připojení je přípustné a nemá vliv na technické parametry ani na bezpečnost obsluhy.
Odpínače OPV lze v uzavřeném stavu zaplombovat.
Přístroje jsou řešeny jako modulové a pro výřez v rozváděči 45 mm.
Možnost osazení světelné signalizace stavu pojistek.
Montáž na „U“ lištu typu TH35 dle ČSN EN 60715 nebo na desku (doporučena lišta ocelová).
Parametry
Jmenovité pracovní napětí: 690 V
Jmenovitý pracovní proud: 125 A
Kategorie užití (režim spínání) / 690 V a.c.: AC-21B
Kategorie užití (režim spínání) / 250 V d.c.: DC-21B
Kategorie užití (režim spínání) / 700 V d.c.: DC-20B
Tepelný proud s pojistkovou vložkou: 63A
Jmenovité izolační napětí: 800 V a.c.
Jmenovitý podmíněný zkratový proud (efektivní hodnota) 690 V a.c.: 110 kA
Jmenovité impulzní výdržné napětí: 6 kV
Max. ztráty pojistkové vložky: 12 W
Jmenovitý kmitočet min.: 40 Hz
Jmenovitý kmitočet max.: 60 Hz
