2YSLCYK Připojovací kabel pro motory odpovídající normě o elektromagnetické kompatibilitě, s PVC izolací a Cu-stíněním, 2YSLCYK-JB 4 x 2,5 0,6/1 kV, allkabel
Popis:

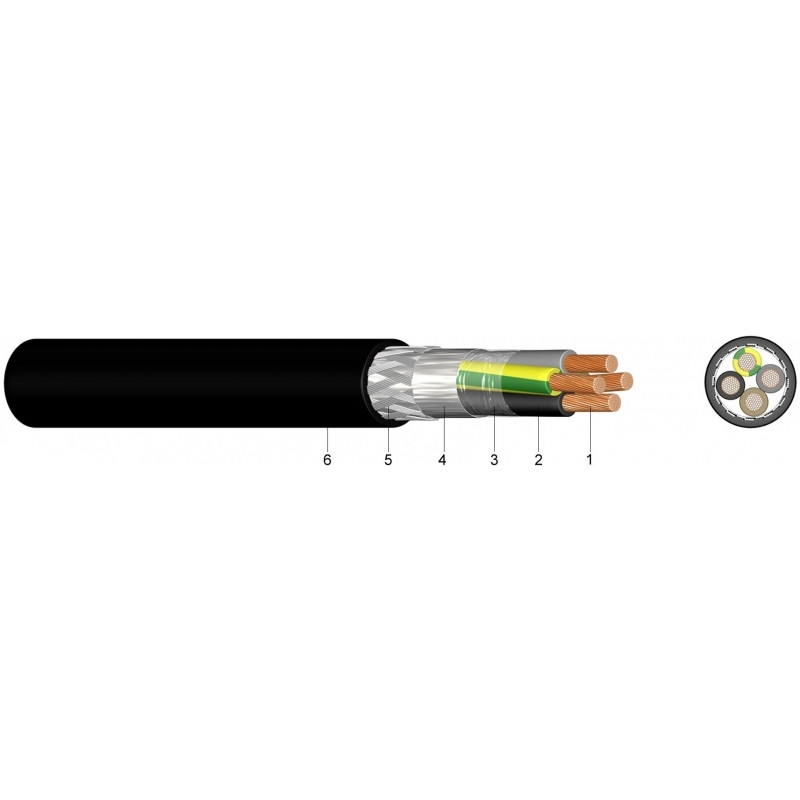

Konstrukce:1 ..... Holý, jemně laněný měděný vodič
2 ..... Izolace žil z polyetylénu (PE)
3 ..... Ovin žil z umělohmotné fólie
4 ..... Stínění z PETP-Alu fólie
5 ..... Stínění opletem z pocínovaných měděných drátů
6 ..... Vnější plášť z v chladu flexibilního polyvinylchloridu (PVC), černý
Normy:DIN VDE 0281
DIN EN 60228 Třída 5 (konstrukce vodiče)
HD 308 S2 (označení žil)
DIN VDE 0207
EN 55011
Technické údaje:
Jmenovité napětí Uo/U [V] 600/1000 voltů
Zkušební napětí při 50 Hz žíla/žíla [V]AC 4000
žíla/stínění [V]AC 4000
Teplotní rozsah flexibilní uložení -5°C až +70°C
pevné uložení -40°C až +70°C
Provozní teplota - zkrat °C 160
Doba zkratu max. za [sek.] 5
Poloměr ohybu pevné uložení x VP 7,5
flexibilní uložení x VP 15
Vlastnosti při hoření norma EN 60332-1-2
Počet žil a jmenovitý průřez mm2 4x2,5
Hmotnost Cu kg/km 156,00
Konstrukce vodiče (směrná hodnota) mm - 48x0,26
Vnější průměr ca. mm - 13
Hmotnost ca. kg/km - 235
Katalog strana 77/78
