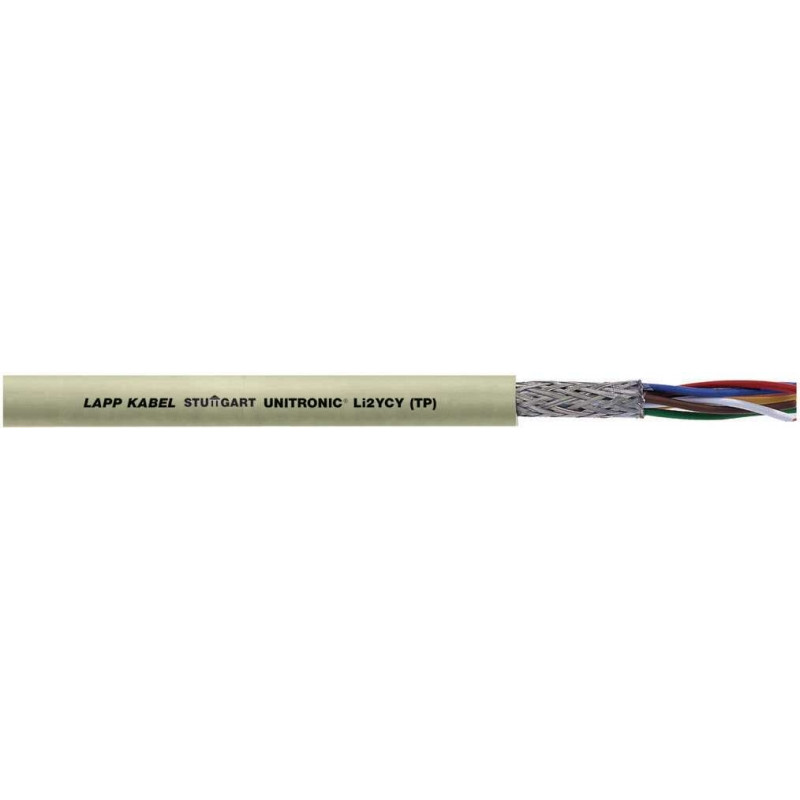

LAYOUT: Layout1 UNITRONIC® Li2YCY (TP)
Nízkokapacitní, párově stočený, stíněný datový kabel
Pro vnitřní a venkovní uložení i pokládku do země (Yv)
Použití:
UNITRONIC® Li2YCY (TP)
je vhodný zejména pro přenos
signálů na větší vzdálenosti
a používá se tam, kde je kromě
nízkých hodnot kapacit požadováno
také stínění. Používá se
pro kabeláž datových systémů
při přenosových rychlostech
do 10 Mb/s, např. pro rozhraní
RS 422 a RS 485. Kabely této
konstrukce jsou určeny pro pevné
uložení v suchých a vlhkých
prostorech a pro příležitostně
pohyblivé použití.
Konstrukční údaje:
UNITRONIC® Li2YCY (TP)
Lanko ze 7 holých měděných
drátů, izolace žil z PE, žíly stočeny
do párů a páry do vrstev,
ovinutí plastovou fólií, stínicí
oplet z pocínovaných měděných
drátů, vnější plášť z PVC,
odolný proti plameni podle IEC
60332-1-2, křemičitě šedý (RAL7032).
Výhody:
Kabel je konstruován pro
zářezovou připojovací techniku,
techniku TERMI-POINT® a s průřezem
0,22 mm2 pro použití
konektorů Sub-D. Stočení žil do
párů (TP) potlačuje nežádoucí
vazby a přeslechy mezi jednotlivými
obvody. Měděný stínicí
oplet zajišťuje navíc ochranu
proti rušivým vlivům vnějších
elektromagnetických polí.
Katalog strana 364-365
