Plochý kabel s PVC izolací pro menší až střední mechanické zatížení, H07VVH6-F 12G1,5; allkabel
Popis:

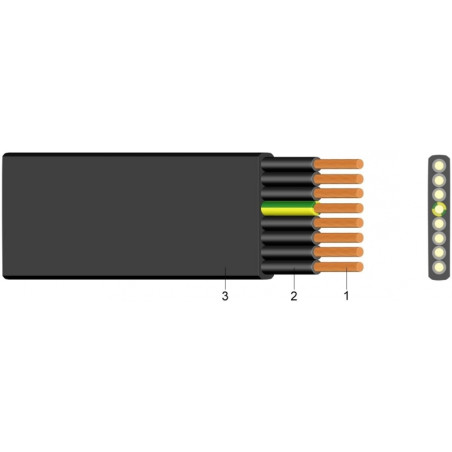

Konstrukce:1 ..... Holý, jemně laněný měděný vodič
2 ..... Izolace žil z polyvinylchloridu (PVC), Žíly uspořádané paralelně
3 ..... Vnější plášť z měkkého polyvinylchloridu (PVC), černý
Normy:DIN VDE 0281-404
DIN EN 60228 Třída 5 (konstrukce vodiče)
HD 308 S2 (označení žil)
Technické údaje:
Jmenovité napětí Uo/U [V] 450/750 voltů
Zkušební napětí [V]AC 2500
Teplotní rozsah flexibilní uložení -5°C až +70°C
Provozní teplota zkrat °C 160
Doba zkratu max. za [sek.] 5
Poloměr ohybu min. x VP 10
Vlastnosti při hoření norma EN 60332-1-2
Počet žil a jmenovitý průřez mm2 - 12G1,5
Hmotnost Cu kg/km - 180,0
Konstrukce vodiče (směrná hodnota) mm - 30x0,26
Vnější rozměry ca. mm - 5x41,0
Hmotnost ca. kg/km - 415
Katalog strana 49/50
