Zkratovací souprava 822.040-10, PRO 8
Popis:
SOUPRAVA DO 40,5 KV TYP 822.040.10
Zkratovací soupravy, 822.040:
Zkratovací souprava je určena pro zkratování a uzemnění obvodu, obvykle třech fází u soustav s izolovaným
nebo uzemněným uzlem pro napětí do 38,5kV
Zkratovací souprava je dodávána s jednou izolační tyčí (odnímatelnou) a třemi vodičovými svorkami,
které jsou propojeny Cu lany v průhledné izolaci do společného uzlu a zakončeny lanem se zemnící svorkou

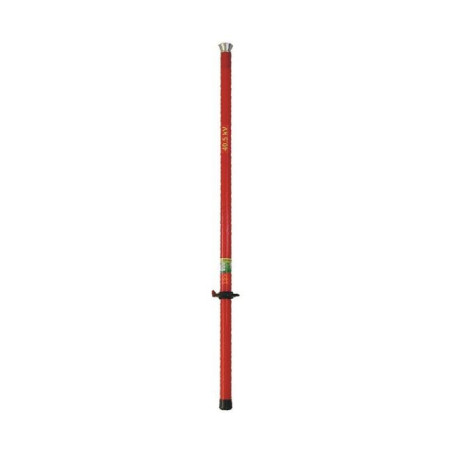

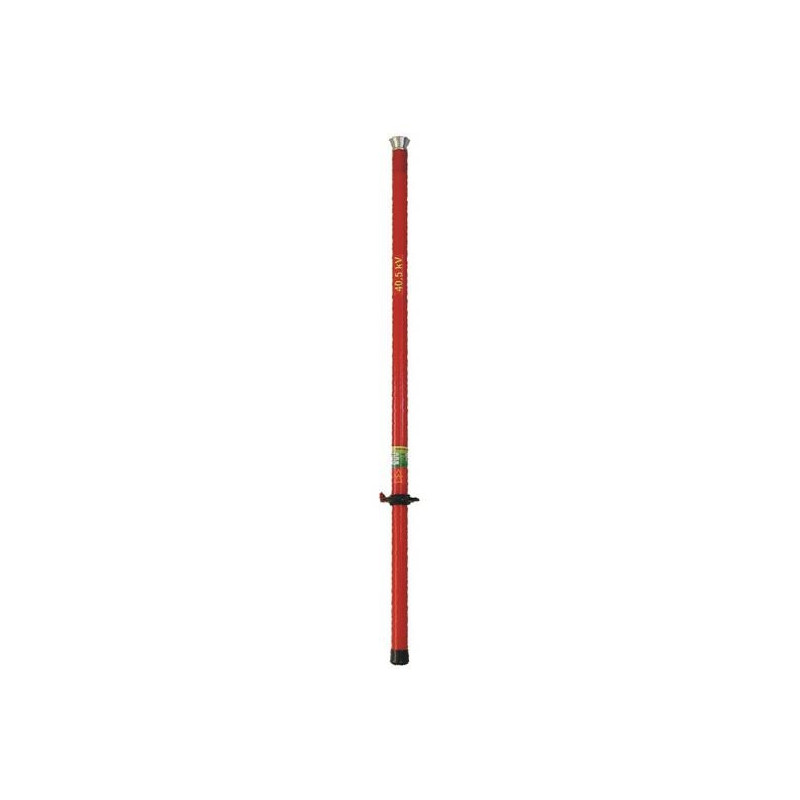

Vodičové svorky a zemnící svorka slouží k připojení na plochý vodič. Izolační tyč je vyrobena ze sklolaminátu,
který se vyznačuje vysokou elektrickou a mechanickou pevností a stálostí
Tyč je zakončena nástrčným kalíškem pro manipulaci s vodičovými svorkami. Materiál tyče vyhovuje požadavkům
na ochranné pomůcky venkovního typu
Souprava se používá ve vnitřním i venkovním prostředí za normálních klimatických podmínek.
Část pro uchopení tyče při manipulaci se zkratovací soupravou je vymezena ochranným nákružkem.
Zkratovací souprava je vyráběna podle norem ČSN EN 61230, IEC 1230, PNE 35 9705, DIN 46 235.
Souprava je dodávána ve čtyřech variantách pro různé zkratové odolnosti.
Po dohodě s výrobcem je možné dodat zkratovací soupravu v nestandardním provedení
Zkratová odolnost: 10 kA
