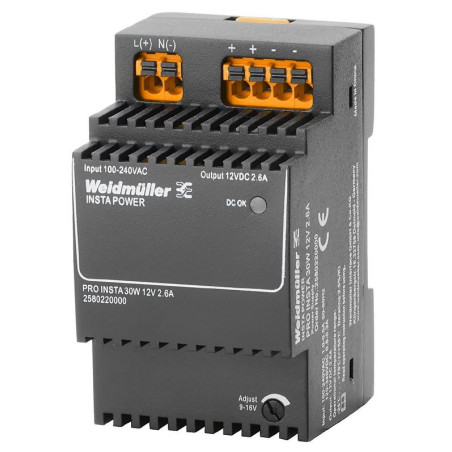

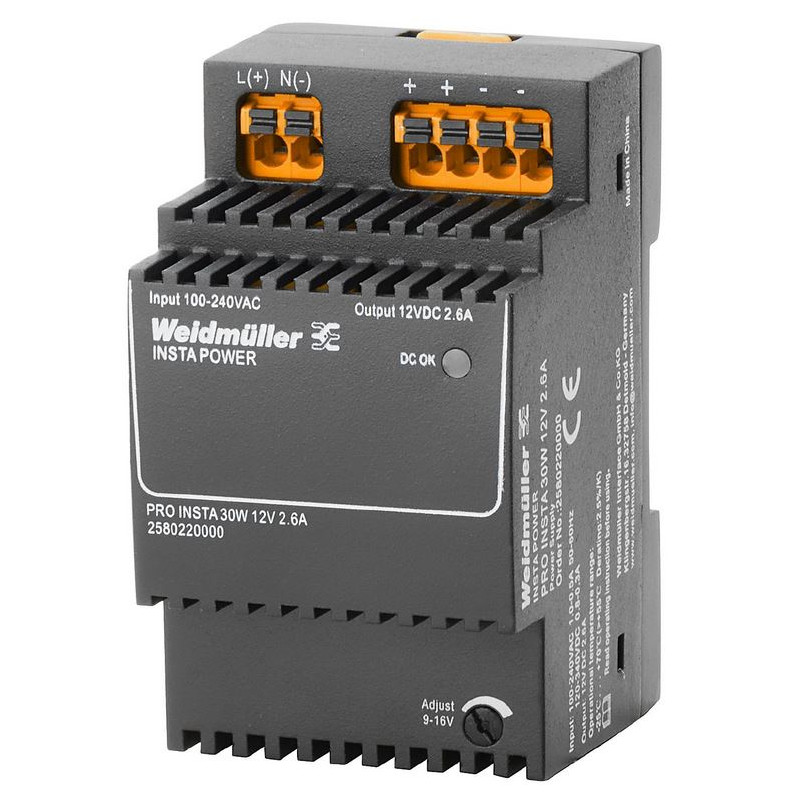

Zdroj PRO INSTA 258022 30W 2,6A12V
Zdroj PRO INSTA 258022 30W 2,6A12V

Zdroj PRO INSTA 258022 30W 2,6A12V

PRO INSTA 30W 12V 2.6A

Elektrické napájení, jednotka elektrického napájení ve spínacím režimu, 12 V

ID výrobku 2580220000

1 048,16 Kč
S DPH
Uvedená cena je za 1 ks.
33-10-257-12316

Všeobecné údaje

Elektrické napájení, jednotka elektrického napájení ve spínacím režimu, 12 V
Typové číslo                  2580220000
Typ                             PRO INSTA 30W 12V 2.6A
GTIN (EAN)                 4050118590951

Rozměry a hmotnosti

Hloubka                60 mm
Výška                  90 mm
Šířka                   54 mm
Čistá hmotnost      192 g

Teploty

Skladovací teplota           -40 °C...85 °C
Provozní teplota              -25 °C...70 °C
Uvedení do provozu           ≥ -40 °C

Vstup

Doporučená záložní pojistka         2 A / DI, bezpečnostní pojistka
                                                 6 A, char. B, jistič
                                                2–4 A, char. C, jistič
Frekvenční rozsah AC                45…65 Hz
Jmenovitá spotřeba energie        35,3 VA
Jmenovité vstupní napětí            110...240 V AC / 120...340 V DC
Metoda připojení vodiče             Připojení PUSH IN s akčním členem
Pojistka vstupu (interní)              Ano
Připojovací systém                     Připojení PUSH IN s akčním členem
Rozsah vstupního napětí AC        85…264 V AC (snížení výkonu při 100 V AC)
Rozsah vstupního napětí DC        95…370 V DC
Spotřeba proudu AC                  0.5 A @ 230 V AC / 1.0 A @ 100 V AC
Spotřeba proudu DC                  0.2 A @ 370 V DC / 0.5 A @ 120 V DC
Špičkový proud
max. 40 A

Výstup

Doba náběhu                                     ≤ 100 ms
Jmenovité výstupní napětí                 12 V DC ± 1 %

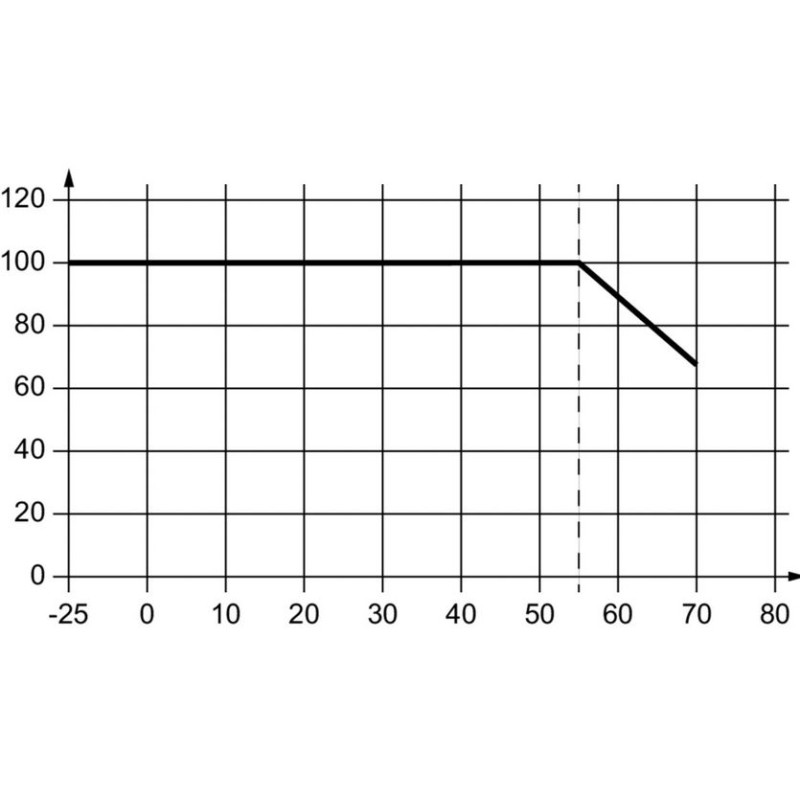

Jmenovitý stejnosměrný výstupní proud při UJmenovitý
                                                       2.6 A @ 55 °C
                                                        1.625 A @ 55 °C
Jmenovitý výstupní proud pro Ujmen.
                                                       2.6 A @ 55 °C
Kapacitní zátěž                                  Neomezené
Metoda připojení vodiče               Připojení PUSH IN s akčním členem
Připojovací systém                      PUSH IN
Výstupní napětí, max.                 16 V
Výstupní napětí, min.                    9 V
Výstupní napětí, pozn.               (adjustable via potentiometer on front)
Výstupní proud, max.                   2,6 A
Výstupní výkon                            30 W
Zbytkové zvlnění, přerušující špičky        <50 mVss @ UNenn, Full Load
Ochrana proti zpětnému napětí ze zátěže       18…25 V DC
Ochrana před zkratem                                   Ano interní
  Poloha při montáži, poznámka k instalaci
Horizontálně na DIN liště TS 35, horní a spodní rozestup 50 mm pro volný průtok vzduchu, 10 mm vzdálenost od sousedních aktivních podsestav s plným zatížením, 5 mm od pasivních podsestav, přímá montáž v řadě s 90% jmenovitým zatížením
Stupeň krytí                                      IP20
Stupeň účinnosti                                85 %
Verze skříně                                     Plastová, ochranná izolace
Ztráta výkonu, jmenovité zatížení      5,29 W
Ztráta výkonu, volnoběh                   0,45 W
