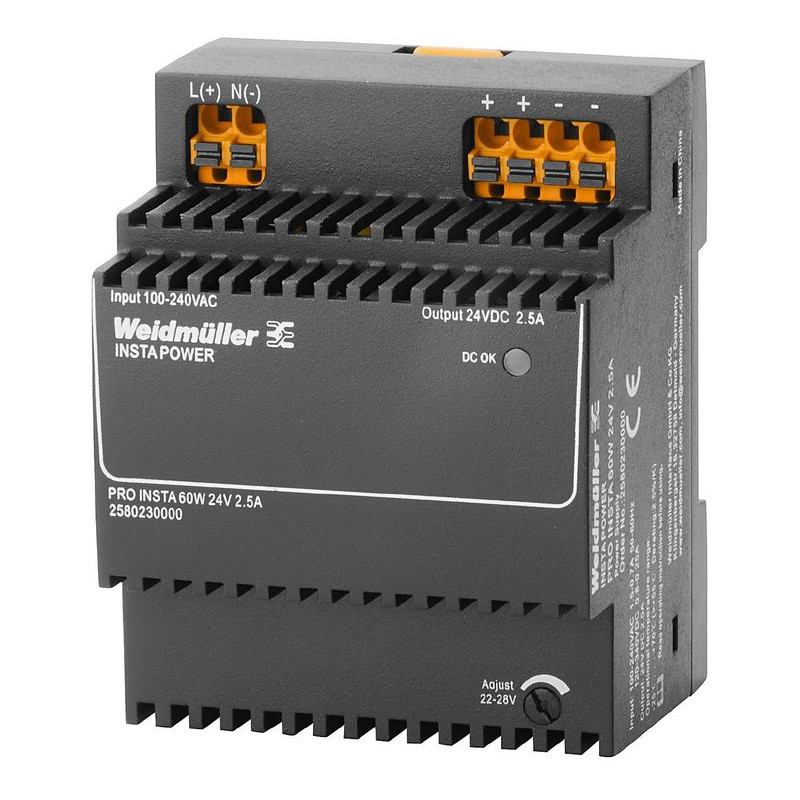

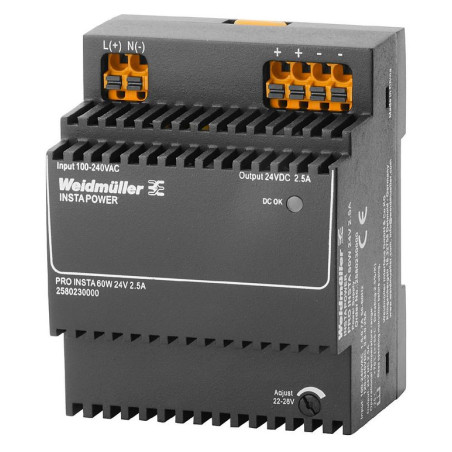

Zdroj PRO INSTA 258023 60W 2,5A24V
Zdroj PRO INSTA 258023 60W 2,5A24V

Zdroj PRO INSTA 258023 60W 2,5A24V

PRO INSTA 60W 24V 2.5A

Elektrické napájení, jednotka elektrického napájení ve spínacím režimu, 24 V

ID výrobku 2580230000

1 204,43 Kč
S DPH
Uvedená cena je za 1 ks.
33-10-257-12386

Rozměry a hmotnosti

Hloubka                   60 mm
Výška                      90 mm
Šířka                       72 mm
Čistá hmotnost       258 g

Teploty

Skladovací teplota           -40 °C...85 °C
Provozní teplota               -25 °C...70 °C
Uvedení do provozu             ≥ -40 °C

Vstup

Doporučená záložní pojistka                2 A / DI, bezpečnostní pojistka
                                                        6 A, char. B, jistič
                                                     2–4 A, char. C, jistič
Frekvenční rozsah AC                         45…65 Hz
Jmenovitá spotřeba energie                67,4 VA
Jmenovité vstupní napětí                 110...240 V AC / 120...340 V DC
Metoda připojení vodiče                  Připojení PUSH IN s akčním členem
Pojistka vstupu (interní)                  Ano
Připojovací systém                         Připojení PUSH IN s akčním členem
Rozsah vstupního napětí AC            85…264 V AC (snížení výkonu při 100 V AC)
Rozsah vstupního napětí DC            95…370 V DC
Spotřeba proudu AC                      0.7 A @ 230 V AC / 1.5 A @ 100 V AC
Spotřeba proudu DC                    0.25 A @ 370 V DC / 0.8 A @ 120 V DC
Špičkový proud                            max. 40 A

Výstup

Doba náběhuu                               ≤ 100 ms
Jmenovité výstupní napětí              24 V DC ± 1 %

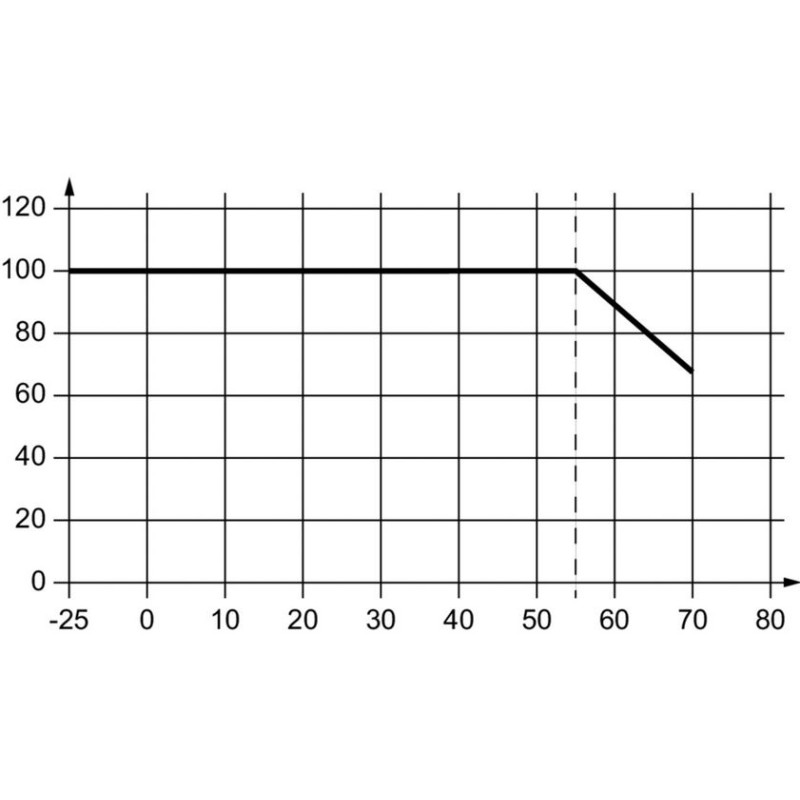

Jmenovitý stejnosměrný výstupní proud při UJmenovitý
                                                         2.5 A @ 55 °C
                                                         1.56 A @ 70 °C
Jmenovitý výstupní proud pro Ujmen.       2.5 A @ 55 °C
Kapacitní zátěž                                    Neomezené
Metoda připojení vodiče                  Připojení PUSH IN s akčním členem
Připojovací systém                         PUSH IN
Výstupní napětí, max.                      28 V
Výstupní napětí, min.                       22 V
Výstupní napětí, pozn.                   (adjustable via potentiometer on front)
Výstupní proud, max.                       2,5 A
Výstupní výkon                                60 W
Zbytkové zvlnění, přerušující špičky     <50 mVss @ UNenn, Full Load
Ochrana proti zpětnému napětí ze zátěže         30…35 V DC
Ochrana před zkratem                                   Ano  interní
Poloha při montáži, poznámka k instalaci
Horizontálně na DIN liště TS 35, horní a spodní rozestup 50 mm pro volný průtok vzduchu, 10 mm vzdálenost od sousedních aktivních podsestav s plným zatížením, 5 mm od pasivních podsestav, přímá montáž v řadě s 90% jmenovitým zatížením
Stupeň krytí                                                  IP20
Stupeň účinnosti                                            89%
Verze skříně                                  Plastová, ochranná izolace
Ztráta výkonu, jmenovité zatížení                  6,6 W
Ztráta výkonu, volnoběh                              0,44 W
