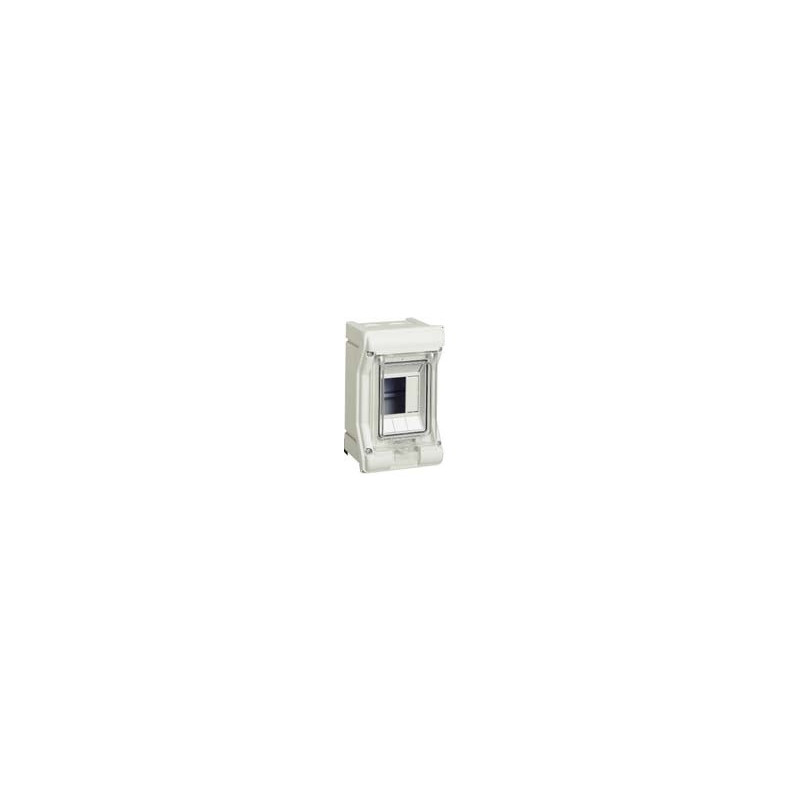

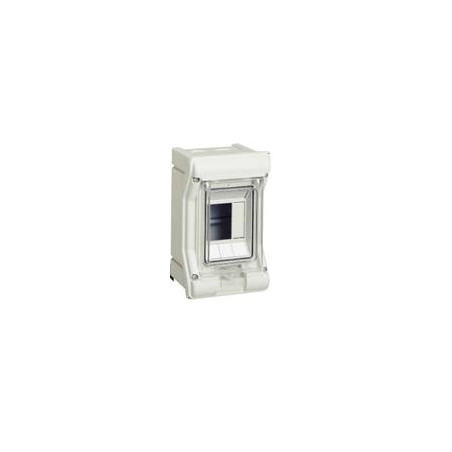

Rozvaděč VE118L, Hager
Popis:
Nástěnná rozvodnice s průhlednými dvířky
1 řadá, 18 modulů
uspořádání PE/N svorkovnice 1x25 + 7x16 + 9x10
vývodky IP 54: 14x Pg16 + 4x Pg21 + 1x Pg29
rozměry (š x v x h): 418x302x151
umožňují montáž modulových přístrojů s vestavnou hloubkou do 70mm
s lištami DIN
vzdálenost lišt DIN od přístroj. krytu je z výroby nastavena na 47mm
otočením lišt lze však tuto vzdálenost, a tím i vestavnou hloubku přístojů zvýšit o 15mm
(neplatí pro rozv. pro 3 mod.)
součástí dodávky jsou ucpávkové vývodky Pg11, 16, 21 a 29(IP54), pro jejichž montáž
jsou v horní a dolní části skříní předlisovány otvory
v bočních stěnách skříně jsou předlisovány otvory pro osazení oboustranných průchodek,
které umožňují vzájemné propojování jednotlivých skříní
barva světlešedá RAL 7035
jmen. napětí: Un 400 V
jmen. proud: In ? 63 A při 230/400 V
normy: ČSN EN 60439
Katalog strana 38
