Rozvaděčový systém pro přístroje Serie Vector II
do 63 A,IP 54

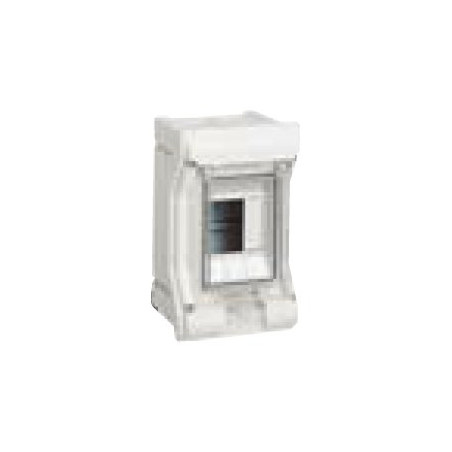

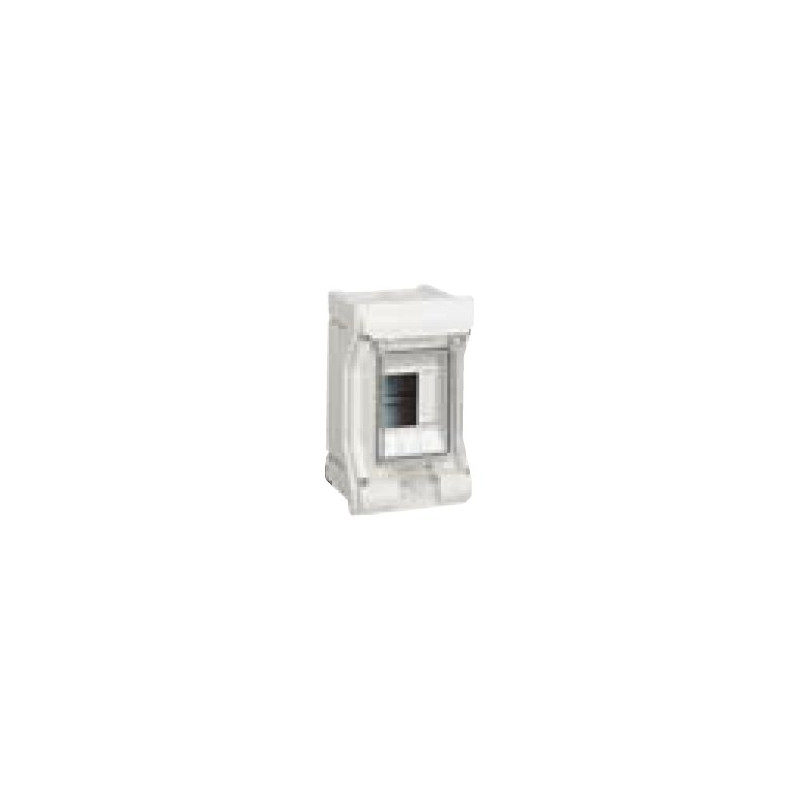

Nástěnné rozvodnice s průhlednými dvířky.
• Rozvodnice s lištami DIN, 1-řadé až 4-řadé, pro 3 až
54 modulů, umožňují montáž modulových přístrojů s vest. hloubkou do 70 mm.
Vzdálenost lišt DIN od přístr.krytu je z výroby nastavena
pro standardní modulové přístroje na 47 mm.
Otočením lišty DIN lze však tuto vzdálenost a tím i
vestavnou hloubku přístrojů zvětšit o 15 mm.(neplatí pro rozv. pro 3 mod).
Součástí dodávky rozvodnic jsou ucpávkové vývodky
Pg11, 16, 21 a 29, pro jejichž montáž jsou v horní a dolní
části skříní předlisovány otvory.
V bočních stěnách skříně jsou předlisovány otvory pro osazení
oboustraných průchodek, které umožňují vzájemné propojování jednotlivých skříní.
Barva: světlešedá RAL 7035
Jmen. napětí: Un 400 V
Jmen. proud:
In ? 63 A při 230/400 V~
Normy: ČSN EN 60439
Katalog strana H.014
