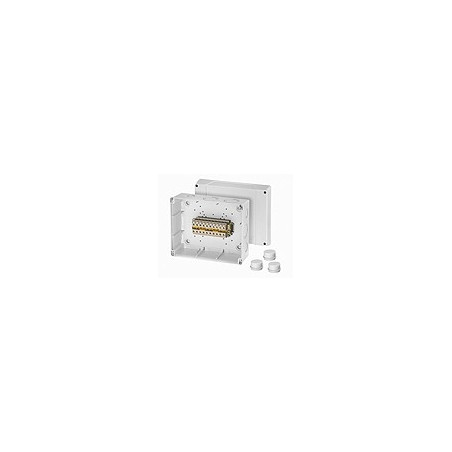

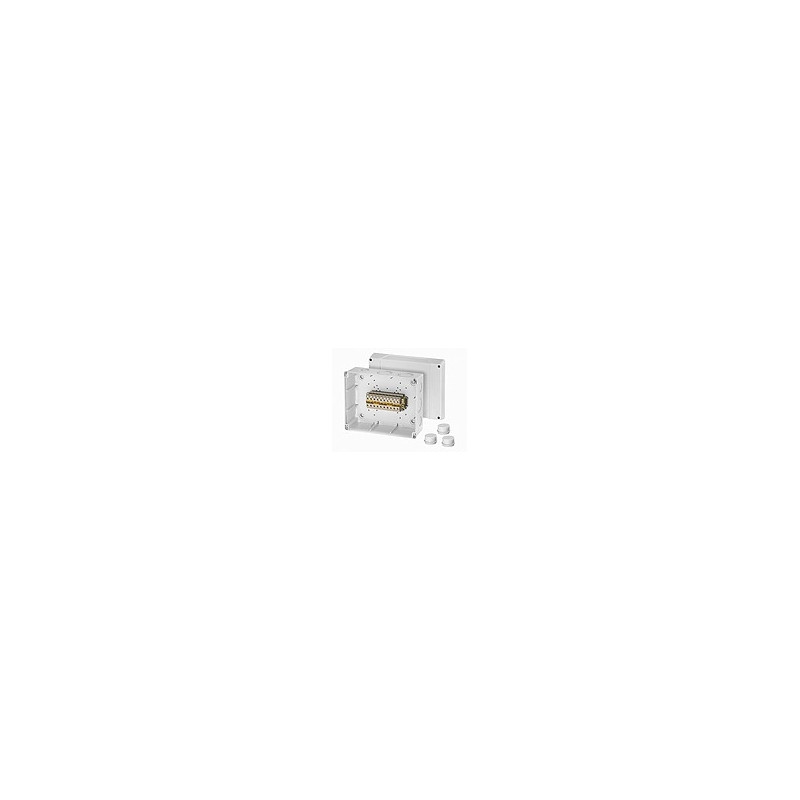

Kabelová krabicová rozvodka K 9351, Hensel
Popis:
pro chráněné instalace se svorkami
V případě, že používaný kabel není zcela kruhového průřezu, je nutno pro dosažení krytí IP 54 použít vývodky typu AKS nebo ASM
Upozornění k přípravě Al vodičů: 1. Odizolované konce vodičů pozorně očistit např. nožem odstranit zoxidovaný povrch (nepoužívat pilník,kartáč, smirkový papír) 2. Bezprostředně po odstranění zoxidované vrstvy natřít vazelínou a okamžitě upevnit do svorky 3. Předchozí postup musí být opakován při vyjmutí ze svorky a opětném připojování. 4. Na základě proudového spádu hliníku musí být svorky před uvedením do provozu a po prvních 200 provozních hodinách dotaženy podrobné osazení svorkovnice, viz technické informace
Připojovací průřez svorek 3~ 6-16 mm2
Materiál vodiče: Dotažení spojení hliníkových vodičů musí být v pravidelných lhůtách kontrolováno, nejpozději však po 6 měsících. Cu/Alu
Počet pólů 5 - ti pól. na každý pól
Druh vodiče sol/pevný drát/f/slaněný vodič 4 x 6 mm2
sol/pevný drát/f/slaněný vodič 4 x 10 mm2
sol/s/f 4 x 16 mm2
{Leiter werden in die Schraubklemme eingesteckt}
jmenovitý proud svorek 76 A
Jmenovité izolační napětí AC/DC 690 V
Krytí: IP 55 (ESM)
Krytí: (viz systém LES) IP 65
Materiál: termoplast
Barevný odstín: šedé RAL 7035
Kabelové vývodky Příbal: 3 ESM 40
Rozsah utěsnění O 17-30 mm
