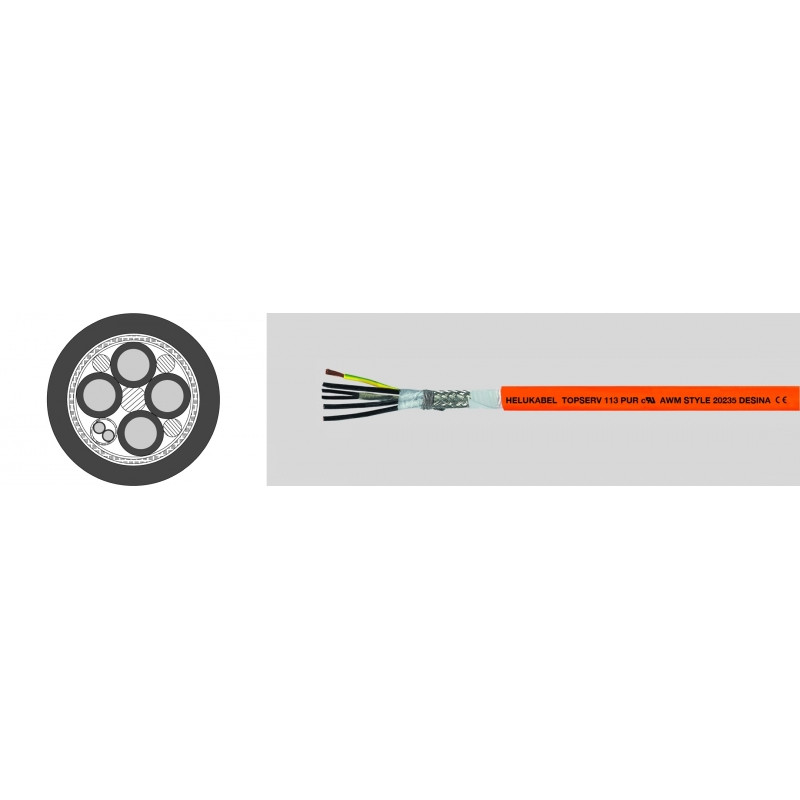

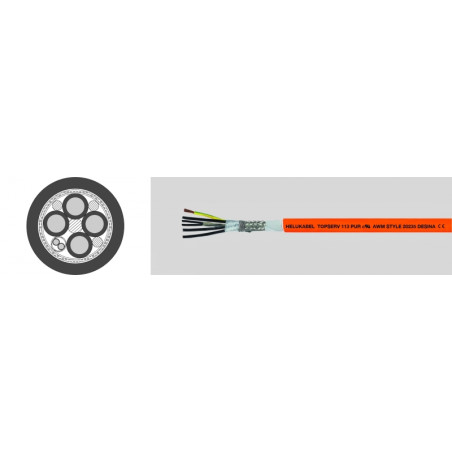

TOPSERV® 113 PUR vysoce flexibilní PUR servokabel pro vlečné řetězy, 4x50+2x1,5; Helukabel
Popis:
Speciální PUR kabel pro vlečné řetězy podle UL AWM Style 21223, 20234 a CSA AWM, registrovaný u VDE
Teplotní rozsah při flexibilním použití -30°C až +80°C, při pevném uložení -40°C až +80°C
Jmenovité napětí podle UL/CSA 1000 V, podle VDE silové napájecí žíly U0/U 600/1000 V, ovládací žíly U0/U 3000/500 V
Zkušební střídavé napětí, 50 Hz silové napájecí žíly 4000 V, ovládací žíly 1000 V
Izolační odpor min. 20 MOhm x km
Vazební odpor max. 250 Ohm/km
Minimální poloměr ohybu při flexibilním uložení cca 7,5x průměr kabelu, při pevném uložení cca4x průměr kabelu
Konstrukce
měděné jádro holé, velmi jemně laněné podle DIN VDE 0295 tř. 6 resp. IEC 60228 tř. 6
izolace žil z polypropylenu, bezhalogenová
barva silových napájecích žil černá s bílým číslováním
zeleno-žlutá ochranná žíla
ovládací žíly černé s bílým číslováním
stínění párů ovládacích žil hliníkem kašírovanou fólií, pocínovaným příložným lankem a pocínovaným měděným opletením, pokrytí cca 85%
ovládací párové žíly stočené dohromady se stabilizační výplní s optimálními délkami zkrutu
ovinutí textilií usnadňující klouzavý pohyb
společné stínící opletení z měděných pocínovaných drátů, pokrytí cca 85%
vnější PUR plášť
barva pláště oranžová (RAL 2003) podle DESINA®
s vyznačením metrování, změna v 2011
Vlastnosti
nízká kapacita díky použití PP jako izolačního materiálu
vnější PUR plášť s nízkou přilnavostí, extrémně odolný oděru, bezhalogenový, odolný UV záření, olejům, hydrolýze a mikrobům
PUR plášť samozhášivý a odolný působení plamene podle VDE 0482-332-1-2, DIN EN 60332-1-2/IEC 60332-1 (odpovídá DIN VDE 0472 část 804, typ zkoušky B)
optimální izolační materiály zaručují odolnost proti olejům (také minerálním olejům), tukům, chladícím prostředkům, hydraulickým kapalinám a také mnohým louhům a rozpouštědlům
použitím stínícího opletení s hustotou cca 85% jsou optimálně splněny požadavky na elektromagnetickou kompatibilitu (EMC)
tyto kabely se vyrábějí podle nejpřísnějších směrnic kvality a podle standardu DESINA®
materiály použité při výrobě neobsahují silikon a kadmium, ani látky omezující smáčivost laku
