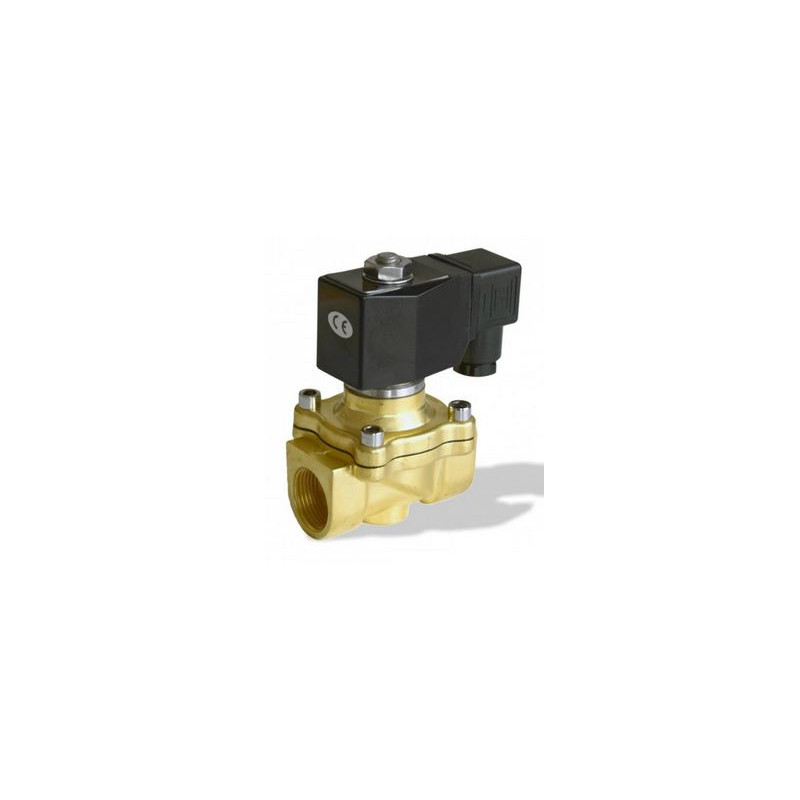

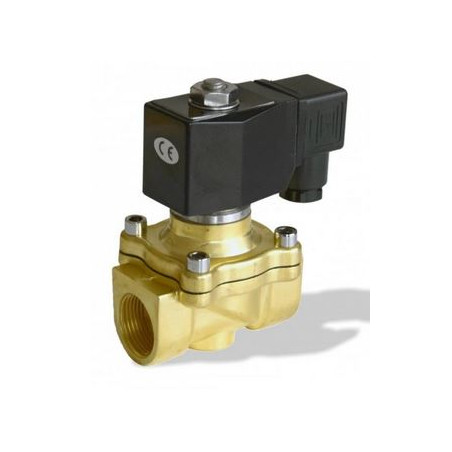

Elektroventil SVC703N020 1" 230VAC

Elektroventil SVC703N020  1', VENTILEX

Použití:
Uzavírací jednosměrné orgány pro automatizaci technologických procesů
různých zařízení.
Provozní médium – neagresivní tekutiny skupiny 2, jako voda, olej,
vzduch, atd., v závislosti na použitých materiálech a provozních
parametrech.
Upozornění: ventily nepoužívat jako bezpečnostní příslušenství

Technický popis:
Elektromagnetické ventily řady SVC70 jsou ventily přímo ovládané, pro
dvoupolohové ovládání průtoku plynných a kapalných médií. Ventily jsou
opatřeny pryžovou membránou, která je zavěšena na pohyblivém jádru
elektromagnetu. Ovládacím prvkem ventilu je elektromagnet. Přivedením
napájecího napětí na cívku elektromagnetu je ovládána funkce ventilu,
otevření nebo uzavření průtoku média. V základní poloze (bez proudu) je
ventil uzavřen (funkce NC). Pro otevření ventilu není nutný rozdíl
pracovního tlaku na ventilu.
Upozornění: Při trvalém zatížení dochází k zahřátí cívky elektromagnetu
až na 100°C, nejedná se o závadu, ale o vlastnost výrobku.
Napájecí napětí: 230V AC /110V AC /48V AC /12V AC, 50-60Hz
24V DC /12V DC; ±10%

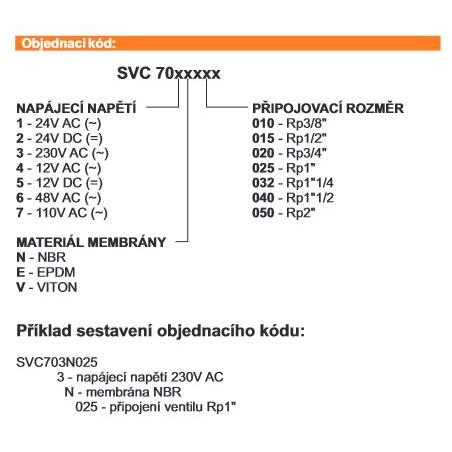

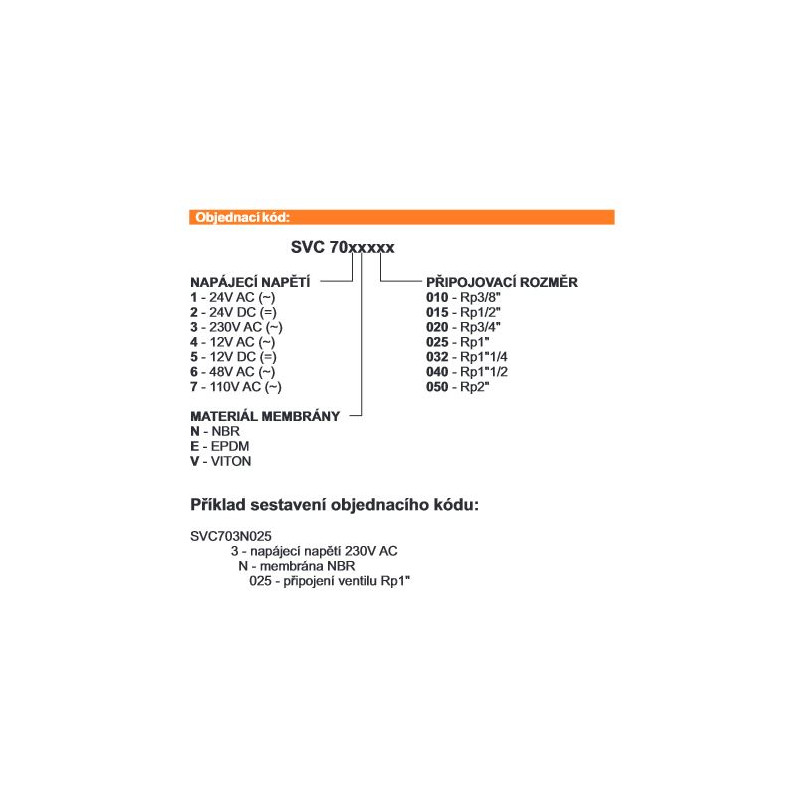

viz objednací kód
Třída ventilu: A
Cívka - tepl. třída: F
Připojení el. Ovládání: konektor dle ISO4400 s průchodkou pro kabel
Ø 6,2-8,1mm
Krytí: IP65
Prostředí: pod přístřeškem bez kondenzace vodní páry
Provoz: 100% – trvalé zatížení

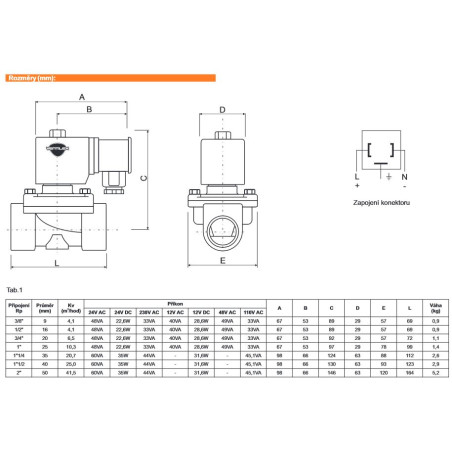

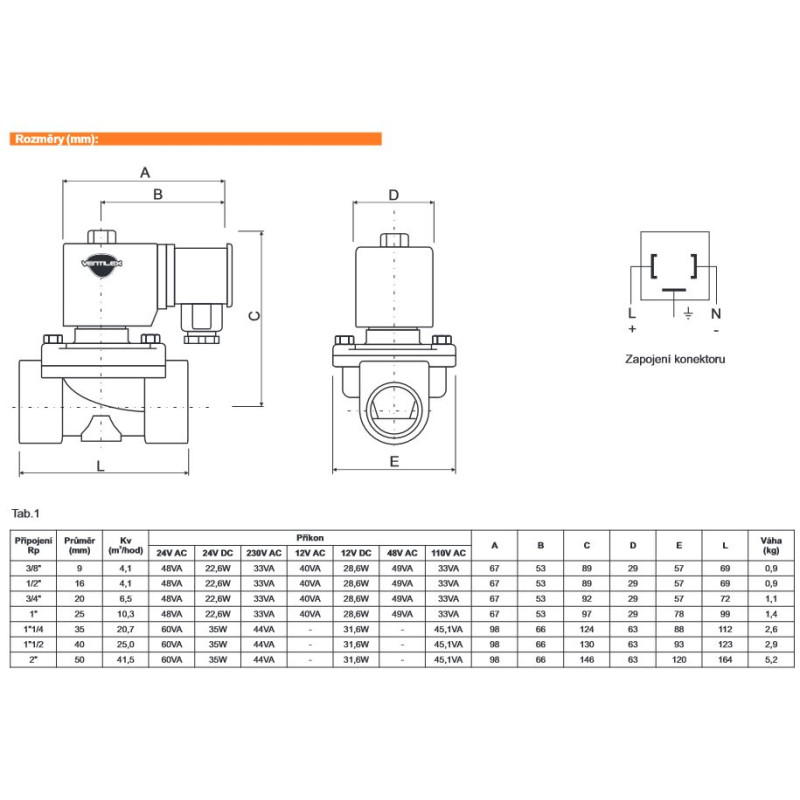

Příkon: viz Tab. 1

Materiál armatury:
Těleso/víko: mosaz
Membrána: NBR – voda, vzduch, olej
EPDM – voda
VITON – ropné produkty
Ostatní vnitřní části: nerezová ocel
Provozní parametry:
Teplota média: TS -10°C — +80°C
Teplota okolí: Ta -20°C — +50°C
Provozní tlak: 16bar
Diferenční tlak: Δp 0—10bar / voda, vzduch / cívka AC
Δp 0—6bar / voda, vzduch / cívka DC
Δp 0—7bar / olej < 20CST / cívka AC
Δp 0—4bar / olej < 20CST / cívka DC
Kv koeficient průtoku: viz Tab.1
Průtočná rychlost: max. 3m/s kapaliny
max. 25m/s plyny
Viskozita: < 20CST
Funkce: NC, normálně zavřený

Připojení:
Připojovací závity kohoutu: ISO 7-1 Rp

Montáž:

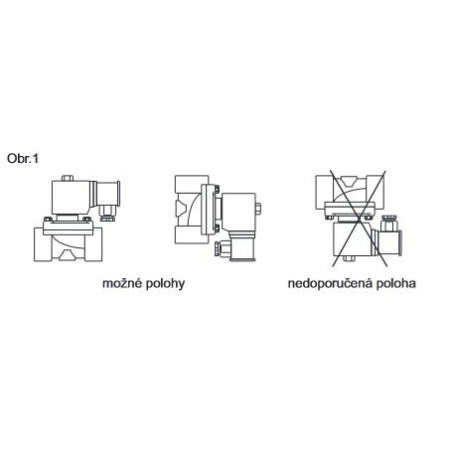

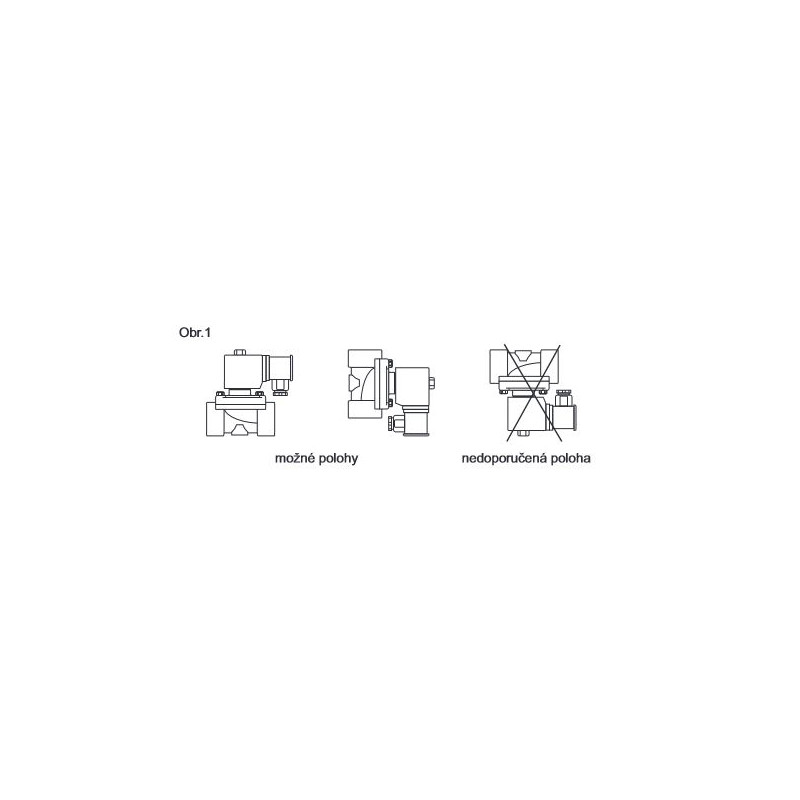

Ventily se montují do svislého i vodorovného potrubí. Směr proudění
pracovní látky musí odpovídat šipce na tělese ventilu. Ventil lze do potrubí
montovat v libovolné poloze kromě polohy, kdy cívka je pod tělesem
ventilu (viz obr.1). Nelze-li zaručit dostatečnou čistotu protékajícího
média, je nutné před něj umístit filtr.
www.ventilex.cz
SVC70xxxxx
ELEKTROMAGNETICKÝ VENTIL 2/2 CESTNÝ
PŘÍMO OVLÁDANÝ, NC
