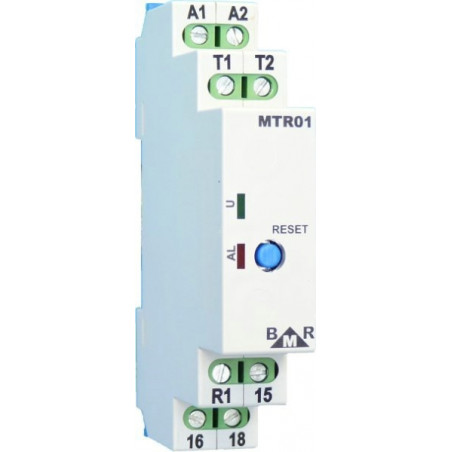

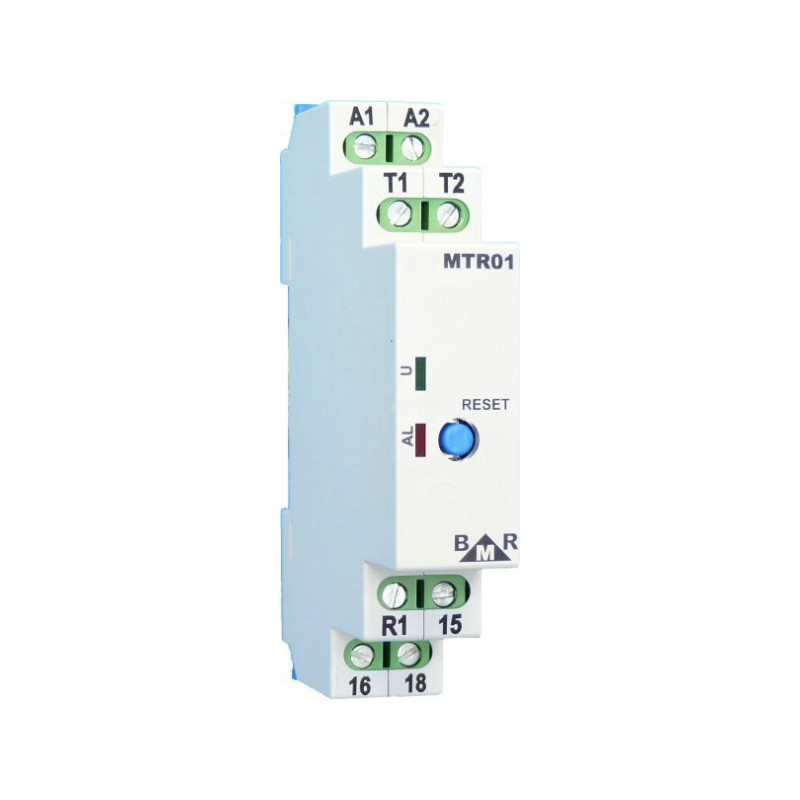

Monitorovací měřící relé MTR01, BMR
Popis:
Relé hlídá teplotu vinutí motoru na základě měření odporu termistoru PTC, který je zabudován v motoru
Přístroj kontroluje hlídání zkratu nebo odpojení čidla
Relé je vybaveno jedním výstupním přepínacím kontaktem 8A
Odpor termistoru 3.3kOhm
zelená LED a jsou sepnuty kontakty 15-18
Jakmile dojde k přehřátí vinutí motoru (odpor termistoru je větší než 3.3kOhm), rozsvítí se červená LED
RESET - tato funkce slouží k zabránění samovolného spuštění motoru
Je možné také použít svorky T1 ,R1 pro připojení vnějšího resetovacího tlačítka
Jestliže je vstup PTC zkratován, dojde také k ALARMu a tím k sepnutí kontaktů č.15-16.
