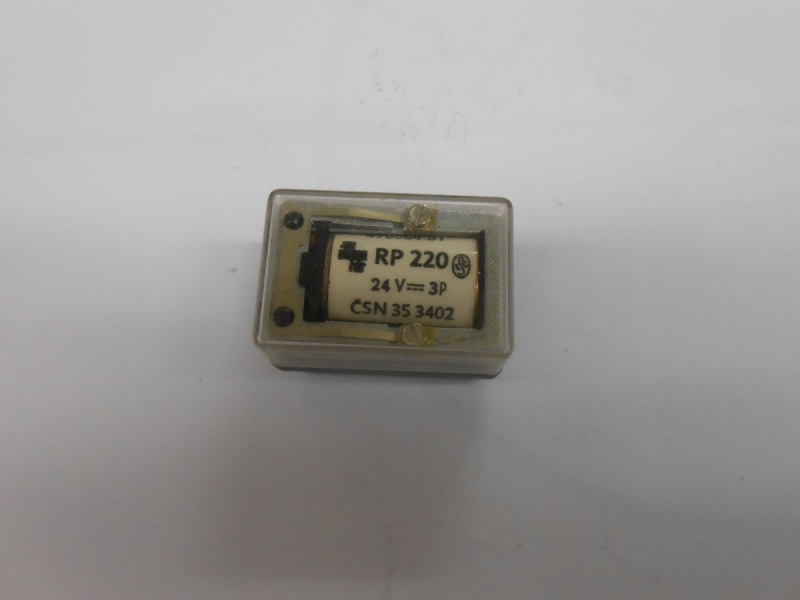

Relé RP 220 T43, TYCO

Popis produktu:

Pomocné relé RP 220 neutrální
Monostabilní
Pro stejnosměrné ovládací napětí
Pro zapájení do plošných spojů - malé rozměry
3 přepínací kontakty
Vyrábí se náhradou za typ RP 210
Konstrukce Hlavní částí pomocného relé RP 220 je plochý elektromagnet
Se sklopnou kotvou, která působí na přepínací pera
Střední část elektromagnetu tvaru E prochází otvorem cívkového tělesa.
Současně vymezuje pohyb kotvy
Kontakty (3 přepínací) jsou uloženy v nosiči z izolační hmoty
Spojen s elektromagnetem
Vratná síla kotvy je vyvozována direktivní pružinou
Po připojení ss napětí na budicí vinutí dojde ke změně stavu kontaktů
Kontaktní sada je klasické konstrukce s vývody upravenými pro techniku plošných spojů v rastru 1.25 mm
Relé je chráněno krytem, složeným ze dvou dílů, jehož horní část je částečně průhledná
Matovaná, opatřená schématem zapojení relé.
